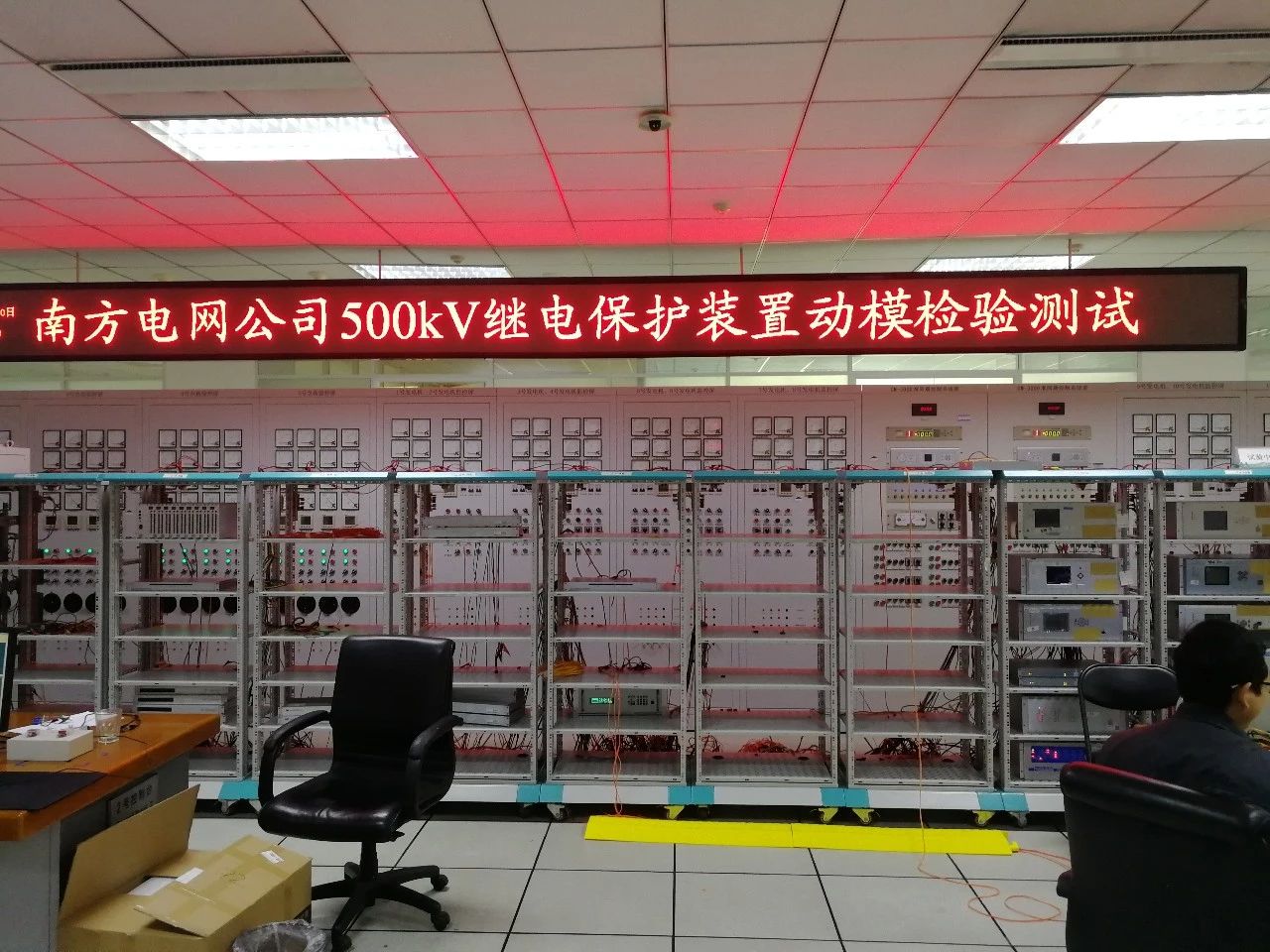

受中國電科院委托，我司提供了一批高精度的數模一體化測試儀并派遣資深技術人員，協助完成了南瑞科技，國電南自，許繼電氣，北京四方等提供的多個數字式和常規繼電保護裝置的集中測試。此次測試項目包括500kV智能變電站變壓器保護、線路保護、母線保護、并聯電抗器保護、斷路器保護、T區保護及短引線保護裝置等。

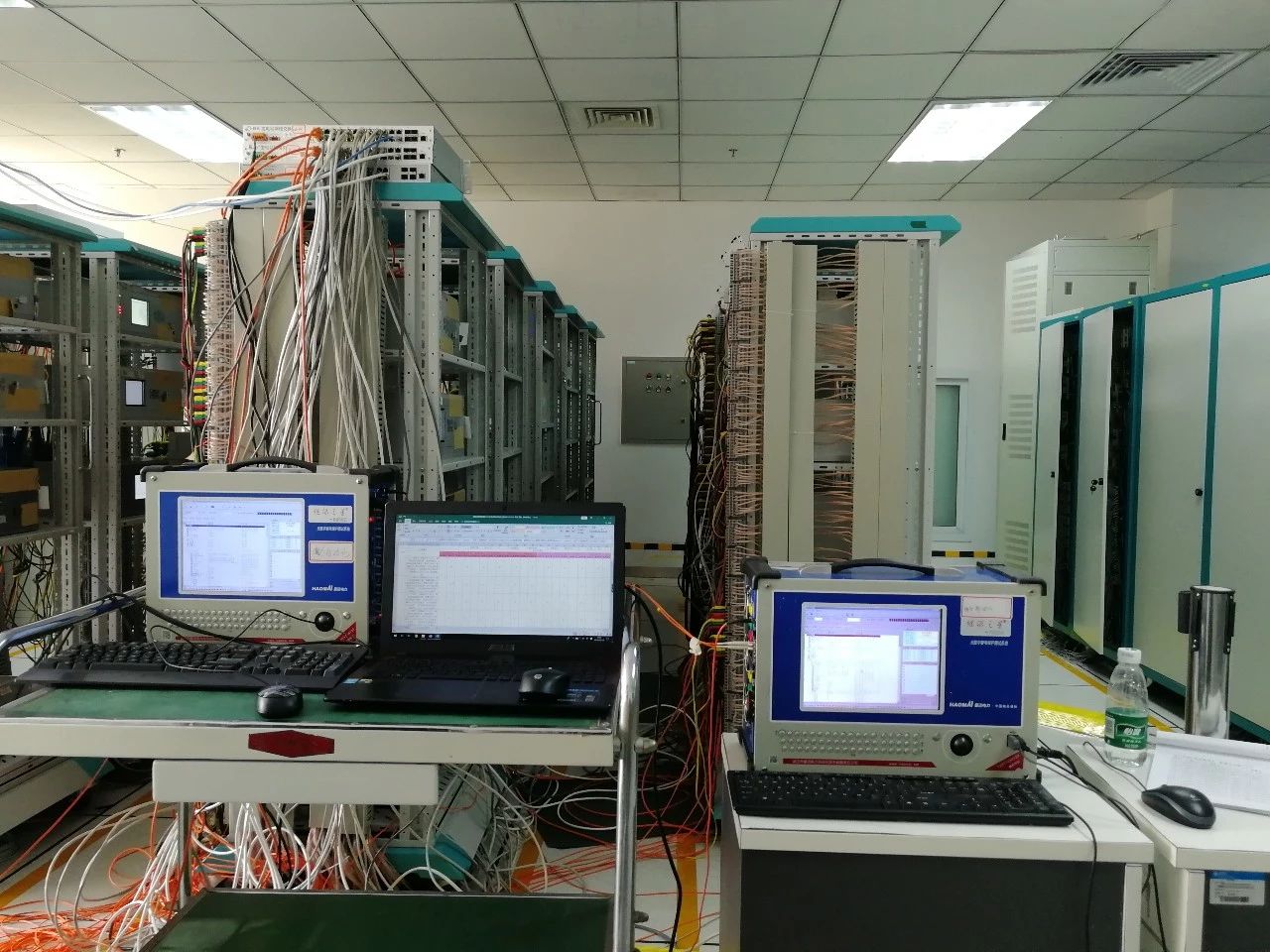

本項目精度要求高、任務復雜、工期短、耗時長，我們提供的設備必須功能穩定，輸出輸入精度高，并且需要對IEC61850規約具有良好的兼容性以及再編譯能力。為此，我司提供了繼保之星-7000A?綜合型數字式繼電保護測試系統，它在實現高精度高穩定性功率輸出的同時，具有IEC61850規約內包括SMV，GOOSE以及MMS網的完美識別與再編譯能力，在時間測試方面具備快速開出軟、硬件支持。

?

02

項目難點

1）? 此次檢測要求非常嚴格，需要將遠方跳閘的判據和開入時間分開進行驗證，這項實驗對時間精度要求達到微秒級別。經豪邁技術人員與中國電科院現場工程師討論分析，決定狀態序列將遠跳判據狀態和開入狀態分為兩個部分，先模擬過流狀態然后加入遠跳開入，遠跳開入狀態通過開入量觸發，通過改變判據的保持時間觀察保護是否動作，最終測試出遠跳判據的保持時間，成功地將保護跳閘時間和判據有效脈寬時間分開。這是豪邁電力首次采用該測試方法，同時也驗證了繼保之星7000A對輸出時間精度和采集時間精度的極致要求。

2）? 通常情況下測試儀常規開入的時間有幾毫秒的延時，但是此次高精度高要求的專業性檢測是不允許的。繼保之星-7000A 數模一體繼電保護測試系統在設計之初就采用快速開出節點，其延遲速度僅100多微秒，很好地解決了剔除開出節點延時這一難題。

3）關于裝置返回時間精度的測量，由于測試過程是在動作臨界點進行，有可能少1ms返回時間會采集不到，但是繼保之星7000A無論是狀態切換時間還是輸出保持時間都能控制在毫秒級別之內，杜絕因測試儀時間精度不夠而返工的情況。? ??

?
