武漢豪邁電力憑借對電氣測試行業的深刻理解，結合國家配電網市場需求，成功研發出配電之星-P2200 配電自動化測試儀，實現對配網10~35kV自動化設備的保護功能測試，以及對配電自動化終端(DTU、FTU、TTU)的三遙、通信、FA等功能的自動化測試。

配電之星-P2200 根據國網和南網關于便攜式配網測試儀的功能和技術指標要求設計，遵循國內外檢測大綱標準，是一款自動化程度高、技術先進、高集成化、結構輕型化的便攜式配網自動化測試設備。

??▲ 配電之星-P2200A1?配電自動化終端測試儀

• 電壓電流輸出功能

配電之星-P2200 具有4路常規0-300V電壓、4路0-30A的電流輸出能力。 在5-300V輸出時精度可達0.05%，在1-30A輸出時精度可達0.05%。 每路可輸出100A大電流，滿足用戶進行大電流沖擊試驗條件。

• 外部電壓回采功能

具備2路0-300V、0-30A的電流回采功能。 軟件界面上配置實時采樣顯示功能，方便用戶對外部電壓電流數據的實時觀察監控。

• 直流輸出功能

具有1路0-60V直流電壓、4-20mA電流輸出能力。 精度±0.1%，能滿足常規輔助電源及信號源的提供。

• 開入開出功能

具備4路快開入、4路慢開入，通過撥碼開關，實現有源和無源的輸入功能。

• 終端擴展功能

具備2路USB、網口、WIFI通信、4G通信、RS232接口、RS485接口，實現終端設備的接入。

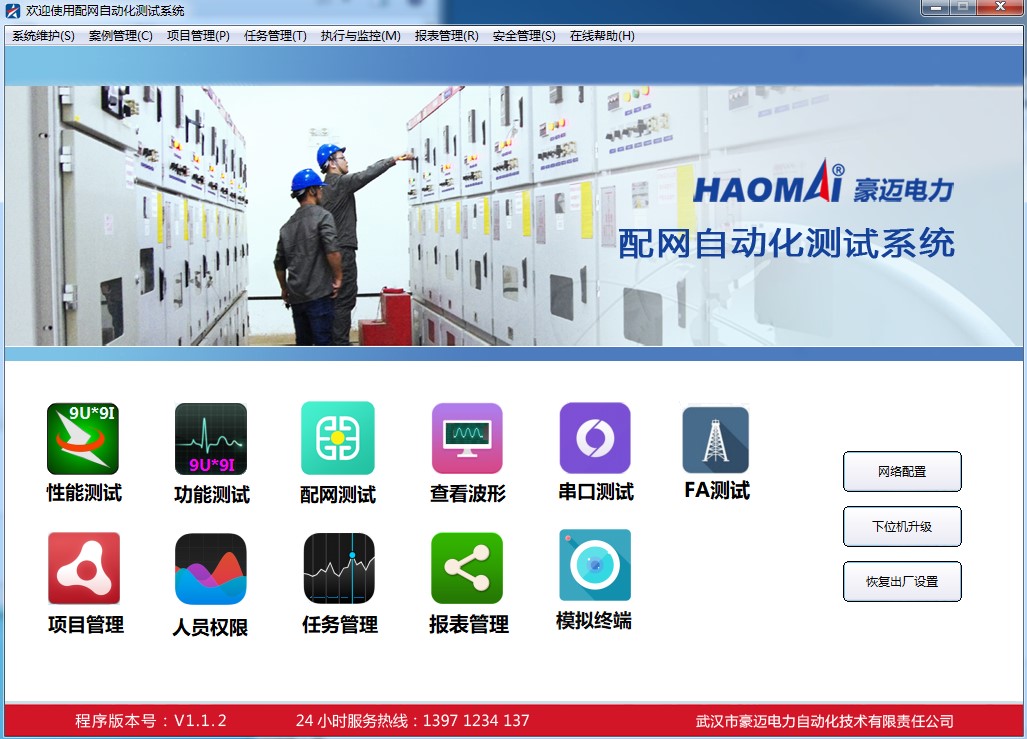

軟件主界面包含性能測試、功能測試、配網測試、查看波形、串口測試等功能。

??▲?性能測試界面

?

配電之星-P2200 可根據測試參數輸出方式，在界面選擇正常的通道電壓電流輸出、合成輸出、直流輸出、遙測值顯示，通過獲取配電終端的遙信及SOE數據，實現對配電終端遙信可靠性、遙信防抖、SOE分辨率等功能檢測。

• 控制功能

配電之星-P2200 能模擬主站向配電終端發送遙控命令并通過開入采集模塊獲取配電終端開出數據，實現對配電終端遙控正確性、遙控輸出閉鎖、故障保護功能投退、遙控壓板等功能的檢測。

• 對時守時

模擬主站與標準時鐘向配電終端發送對時命令并采集配電終端SOE信息，實現配電終端對時守時功能檢測。

• 維護與顯示

與被測配電終端進行通信，實現遠程使用維護接口、遠方/當地參數設置、程序遠程升級，實時顯示運行狀態及異常信息。

• 故障檢測與處理

控制高精度功率源/狀態量模擬單元向配電終端施加激勵量，通過獲取配電終端的采集數據，實現對配電終端故障檢測與判別功能檢測。

• 歷史數據存儲

向配電終端輸入遙測量、遙信量并進行遙控操作，通過通信對配電終端中事件順序記錄、遙控操作記錄進行讀取，實現對配電終端歷史數據存儲功能檢測。

• 故障錄波

觸發錄波條件生成錄波文件，讀取配電終端錄波，實現配電終端故障錄波功能檢測。?
