    母線保護大差、小差比率系數調試方法
    發布時間:2019/08/15武漢市豪邁電力自動化技術有限責任公司
    ?
    ?

    母線保護差動回路包括母線大差回路和各段母線小差回路,母線大差是指除母聯開關和分段開關外所有支路電流所構成的差動回路。 某段母線小差是指該段母線上連接的所有支路(包括母聯和分段開關)電流所構成的差動回路。 母線大差比率差動用于判別母線區內和區外故障,小差比率差動用于故障母線的選擇。

    ?
    ?

    南瑞繼保PCS-915 母線保護裝置設計原理: 當分段母線互聯運行(母聯開關合位)時,大差比率制動系數用高值,小差比率制動系數用低值; 當分段母聯分列運行(母聯開關分位)時,大差比率制動系數用低值,小差比率制動系數用高值。 大差、小差比率制動系數高值和低值是內部固化的,大差高值為0.5,低值為0.3,小差高值為0.6,低值為0.5,不需要整定。 當大差高值和小差低值同時動作,或者大差低值和小差高值同時動作時,比率差動元件動作,母線保護中大差判故障,小差選母線。 雙母線單分段接線圖中各母聯CT極性同名端如圖1所示定義,各支路CT極性同名端在母線側。

    ?

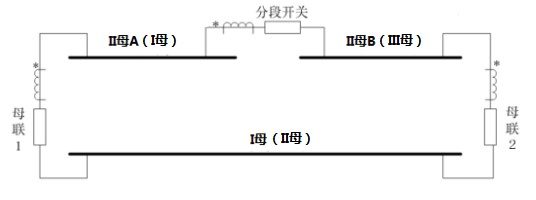

    ▲圖1 ?PCS-915一次系統示意圖

    1

    大差比率制動系數高值(小差低值)0.5校驗方法?

    選取支路2掛II母A,支路3掛I母,母聯1開關1在合位,將母聯1、支路2、支路3的SV接收軟壓板置“1”,其余SV軟壓板置“0”,母聯1互聯軟壓板置“1”,分列軟壓板置“0”,配置完成各間隔的SV。 繼保之星-1600 繼電保護測試儀IA相電流映射為母聯IA相電流,IB相電流映射為支路2的IA相電流,IC相電流映射為支路3的IA相電流,示意圖如圖2所示。

    ?

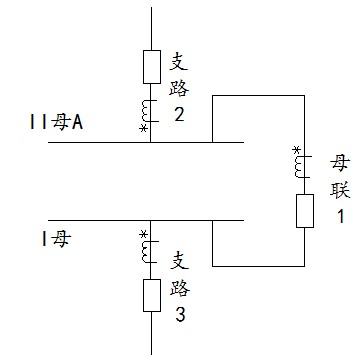

    圖2 大差校驗接線示意圖

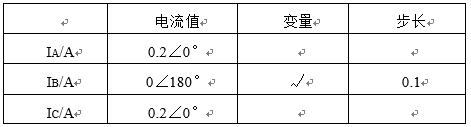

    試驗參數設置界面如圖3所示(本試驗設定母差電流定值為0.3A舉例)

    圖3 大差高值(小差低值)校驗初始值設置

    在工具欄點擊“?”或按鍵盤“run”鍵開始試驗,此時保護不動作,持續按住鍵盤“▲”增大IB值,觀察保護裝置面板指示燈,直到“母差動作”指示燈亮,記錄IB的電流值,此時IB應為0.6A。 大差高值與小差低值同時滿足條件,比率差動元件動作。

    (1)計算大差比率系數高值。 計算方法如下:

    計算所得的大差高值K值0.5與目標值0.5一致,試驗合格。

    (2)計算小差比率系數低值。 計算方法如下:

    計算所得的小差低值K值0.5與目標值0.5一致,試驗合格。

    2

    大差比率制動系數低值0.3校驗方法?

    選取支路2掛II母A,支路3掛I母,母聯開關1在分位,將母聯1、支路2、支路3的SV接收軟壓板置“1”,其余SV軟壓板置“0”,母聯1互聯軟壓板置“0”,分列軟壓板置“1”,配置完成各間隔的SV。 繼保之星-1600 IA相電流映射為母聯IA相電流,IB相電流映射為支路2的IA相電流, IC相電流映射為支路3的IA相電流,示意圖如上圖2所示。

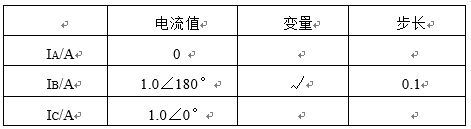

    試驗參數設置界面如圖4所示(本試驗設定母差電流定值為0.3A舉例)

    圖4 大差低值校驗初始值設置

    在工具欄點擊“?”或按鍵盤“run”鍵開始試驗,此時保護不動作,持續按住鍵盤“▲”增大IB值,觀察保護裝置面板指示燈,直到“母差動作”指示燈亮,記錄IB的電流值,此時IB應為1.9A。 由于此時母聯未加電流,I母和II母小差系數均為1,滿足小差高值0.6的條件,當大差低值再滿足條件時,比率差動元件就會動作。

    計算大差比率系數高值。 計算方法如下:

    計算所得的K值0.31與目標值0.3基本一致,試驗合格。

    3

    小差比率制動系數高值0.6校驗方法

    選取支路2、支路3掛II母A,母聯開關1在分位,將母聯1、支路2、支路3的SV接收軟壓板置“1”,其余SV軟壓板置“0”,母聯1互聯軟壓板置“0”,分列軟壓板置“1”,配置完成各間隔的SV。 繼保之星-1600 IA相電流映射為母聯IA相電流,IB相電流映射為支路2的IA相電流, IC相電流映射為支路3的IA相電流,示意圖如圖5所示。

    圖5 小差高值校驗接線示意圖

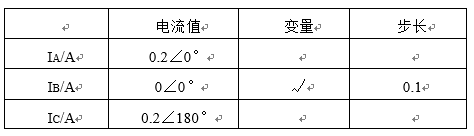

    試驗參數設置界面如圖6所示(本試驗設定母差電流定值為0.3A舉例)

    圖6 小差高值校驗初始值設置

    在工具欄點擊“?”或按鍵盤“run”鍵開始試驗,此時保護不動作,持續按住鍵盤“▲”增大IB值,觀察保護裝置面板指示燈,直到“母差動作”指示燈亮,記錄IB的電流值,此時IB應為0.6A。 由于此時II母上未掛支路,大差比率系數為1,滿足大差低值0.3的條件,當小差高值再滿足條件時,比率差動元件就會動作。

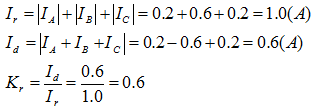

    計算小差比率系數高值。 計算方法如下:

    計算所得的K值0.6與目標值0.6一致,試驗合格。

    ?
