?隨著電力技術的發展，智能變電站建設迅速興起，變電站內的二次設備類型和數量同步增加，二次裝置檢測技術和標準也日趨完善，二次設備投運前調試、投運后校驗維護已成為智能站日常運維重點工作。 此次，我們針對智能站二次設備主要測試項目和所需測試儀器進行簡單介紹。

合并單元是智能站二次側樞紐，接收從互感器采樣本間隔的模擬信號（主要是電壓與電流）后合并，進行A/D轉換為光數字信號，輸送到相應的二次側裝置，包括保護裝置、測控裝置、故障錄波器、網絡分析儀、儀表等。

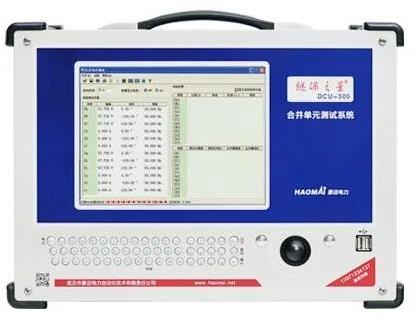

科研機構、二次裝置廠商除了進行現場校驗測試項目外，還需要進行對時、守時、同步、丟幀、抖動、雙AD差異等測試，繼保之星DCU-500 合并單元測試系統可滿足以上測試需求。

智能終端可實現保護裝置（測控裝置、合并單元）、斷路器以及組網之間開關量信號、閉鎖信號等的A/D和D/A轉換。 智能終端接收保護裝置下達的GOOSE跳閘指令，通過電信號控制斷路器跳閘或重合閘，以及接收斷路器的變位信號，轉換為光信號上送到網絡。

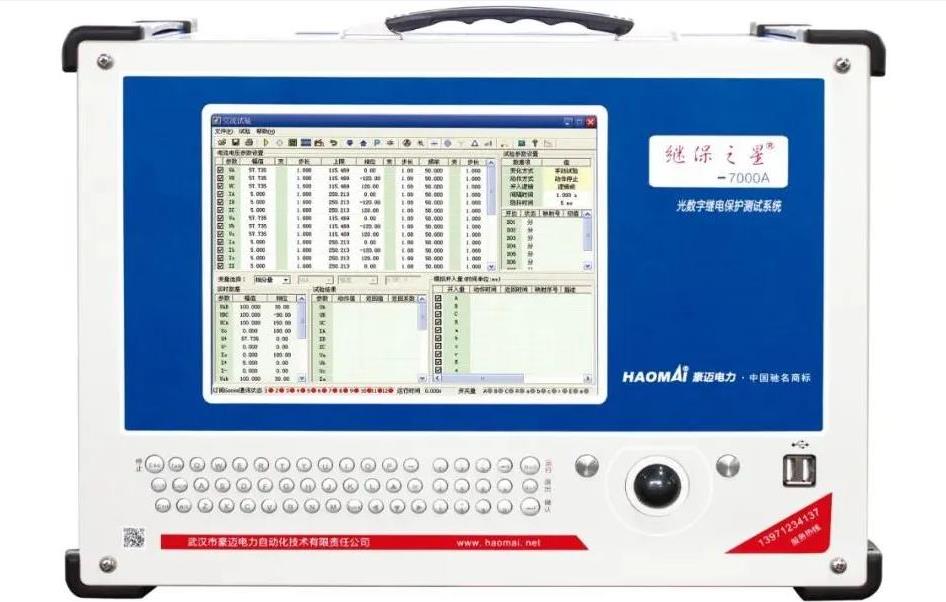

現場檢驗主要測試項目為上行時間、下行時間，繼保之星-6000 光數字繼電保護測試儀、繼保之星-7000 綜合型數字式繼電保護測試系統、繼保之星DCU-500 合并單元測試系統都可滿足測試要求。

主要測試項目為網絡堵塞、冗余、丟幀、網絡流量、網絡風暴、運行工況等，推薦使用NSA-60 光數字通用測試分析儀。

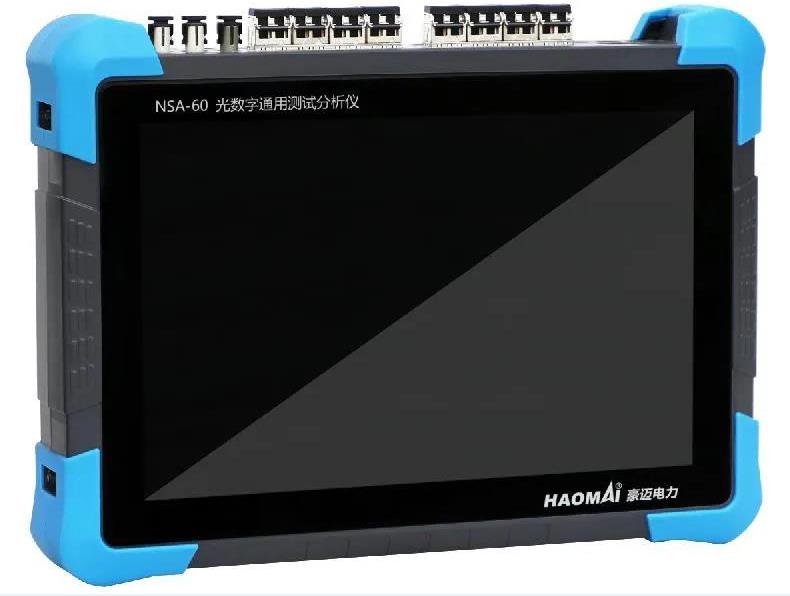

△  NSA-60 光數字通用測試分析儀
