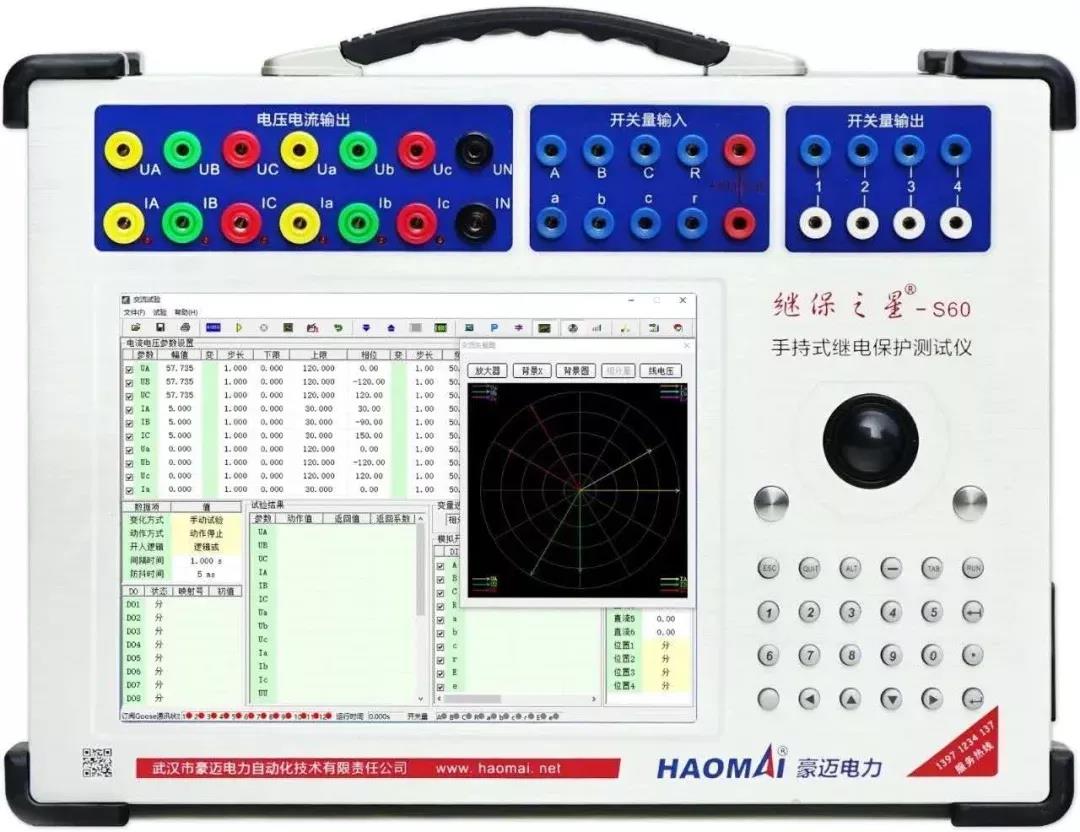

△? 繼保之星-S60 手持式繼電保護測試系統

根據復合電壓閉鎖方向過流邏輯框圖可知，除了相關壓板要滿足條件以外，還要求電壓（低電壓、負序電壓或門關系）、方向和過流需要滿足條件且是與門關系，保護才會動作。

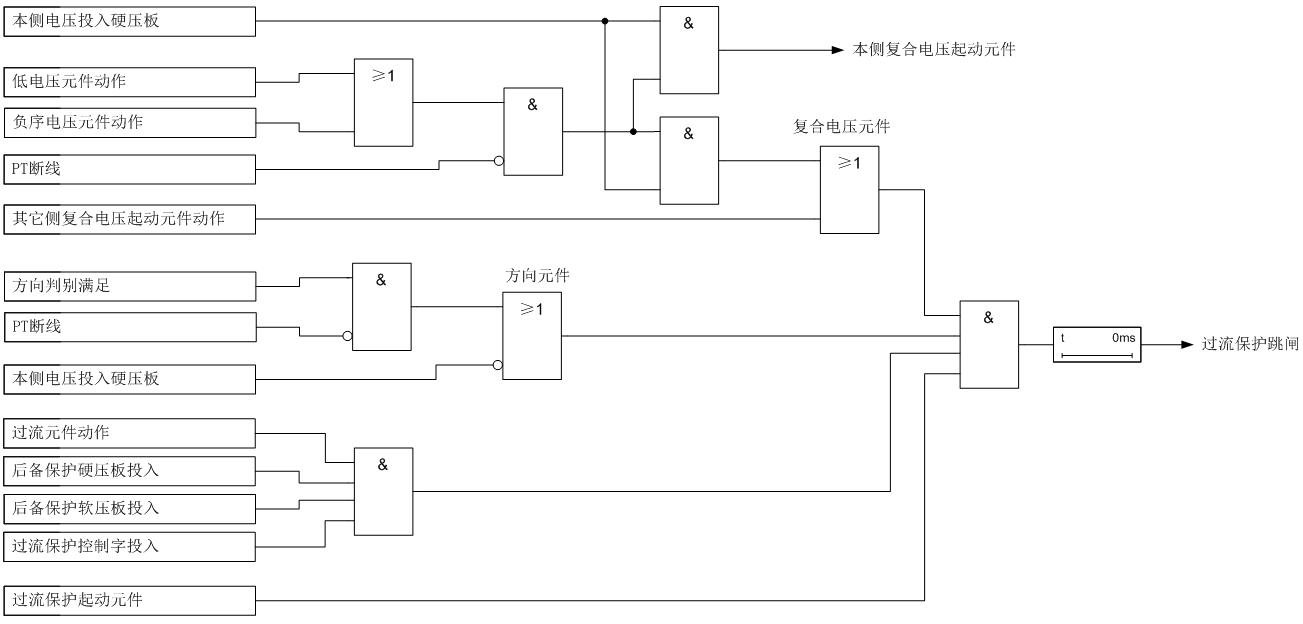

△? 復合電壓閉鎖方向過流邏輯框圖

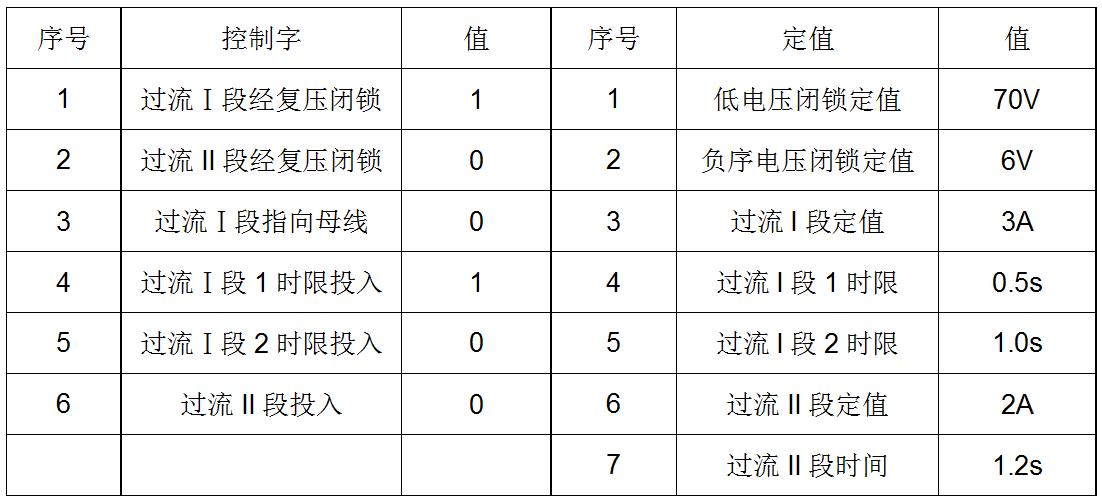

保護控制字及定值：

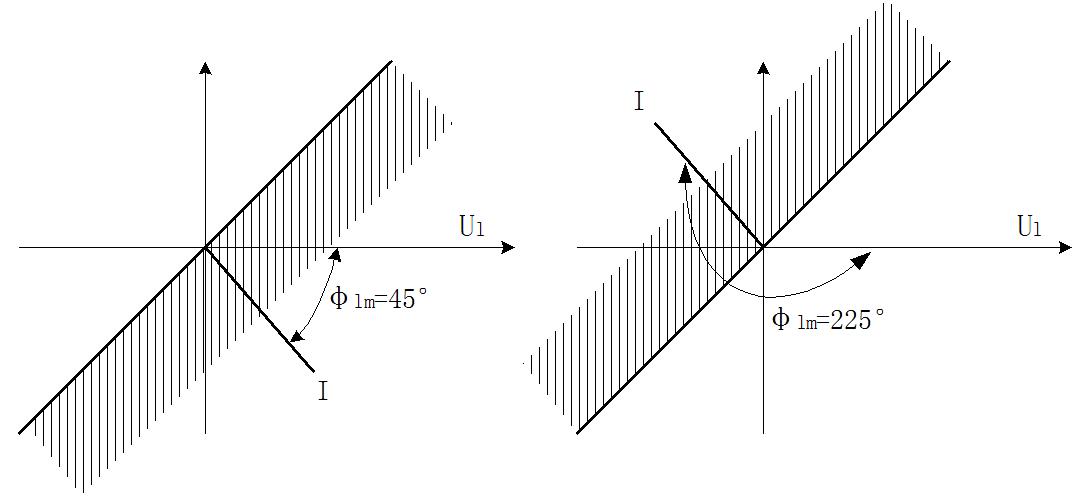

△? 相間方向元件動作特性

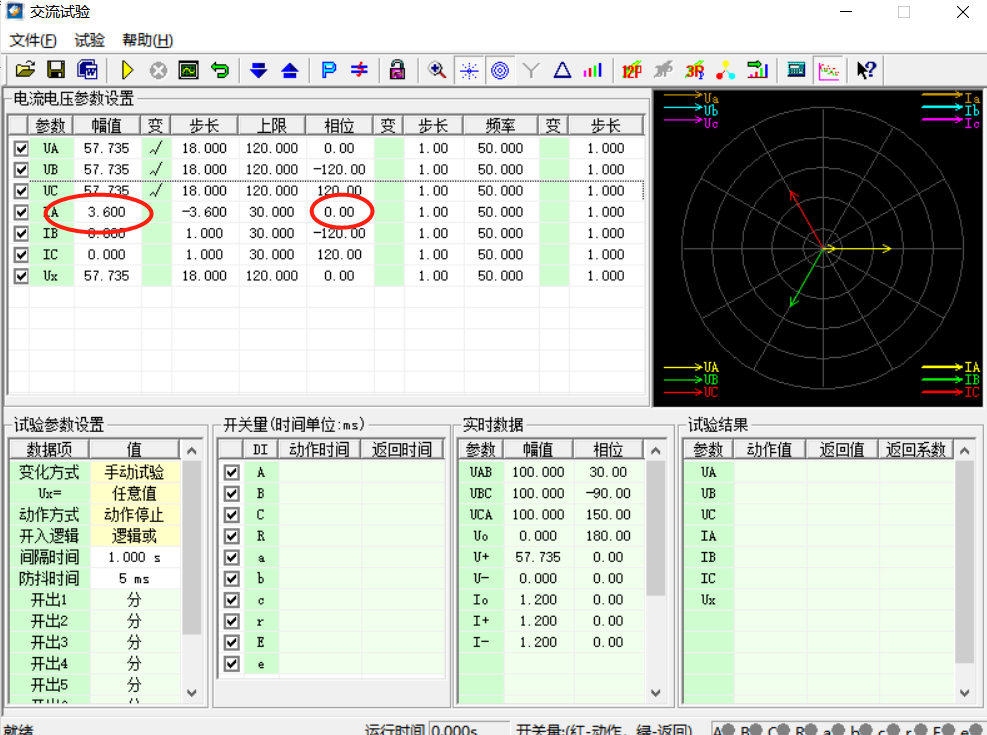

模擬A相接地故障，IA故障相角度為0°，在動作區內點擊向下箭頭進入故障狀態。

此時滿足低電壓和過流值條件，正方向保護動作，然后設置IA相電流為180°，同時驗證反方向不動。

復合電壓包含低電壓和負序電壓，需要分別驗證。

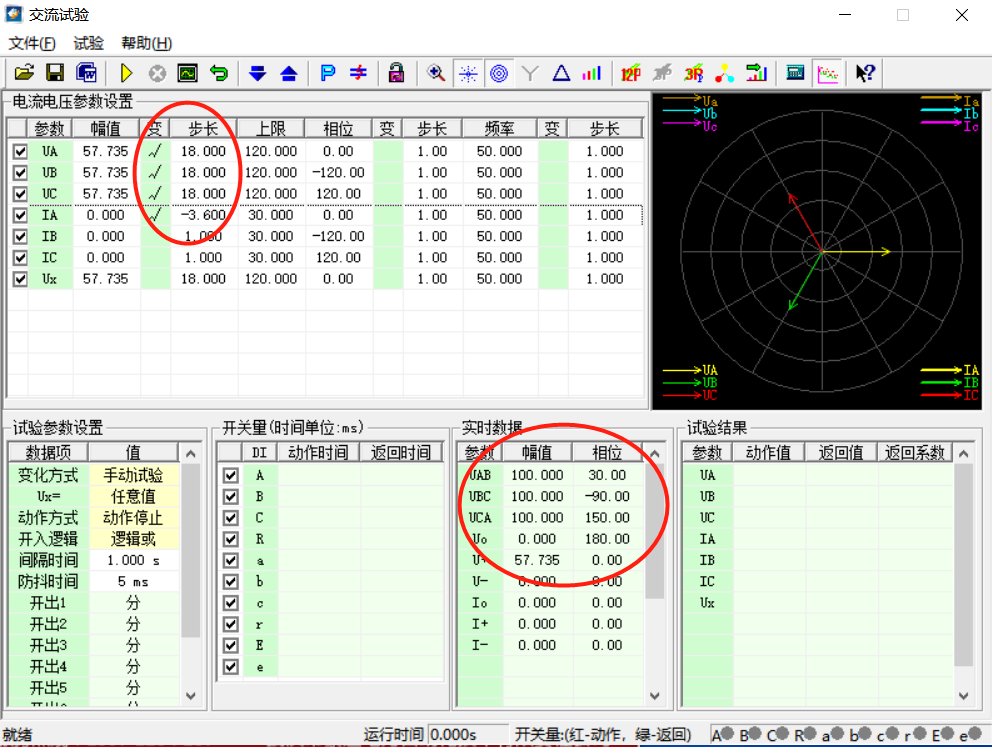

1）驗證低電壓值。 試驗前設置正常狀態，保證保護裝置PT斷線返回，保護復歸，先滿足過流條件和方向條件。

此時由于電壓為額定電壓大于低電壓閉鎖定值，保護不開放，然后點擊向下箭頭進入故障狀態。

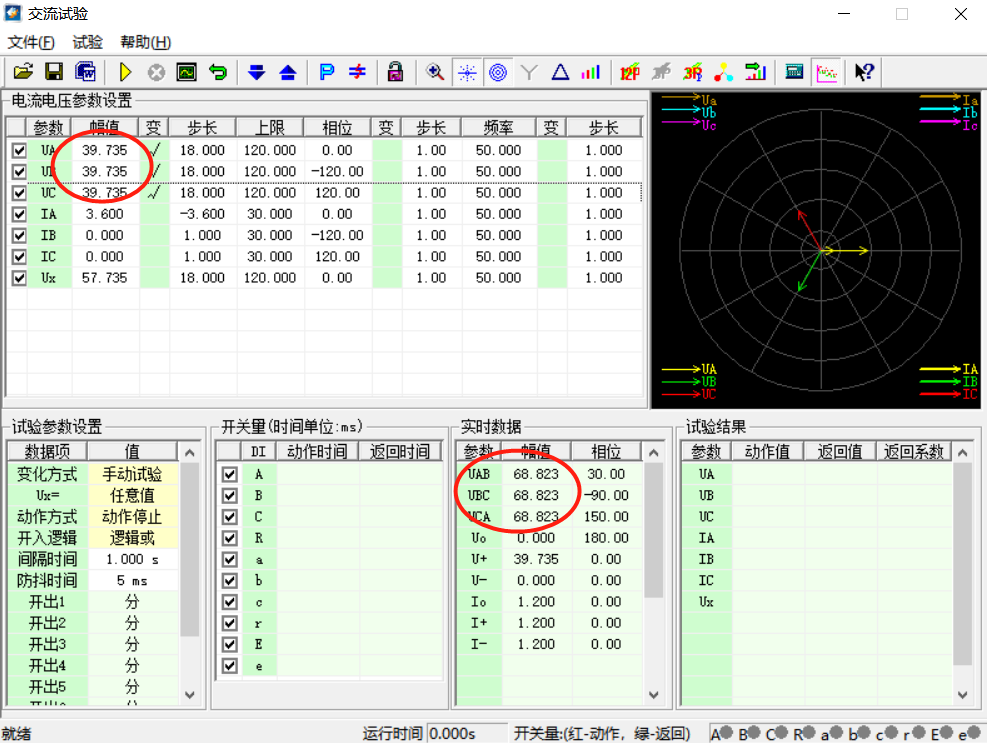

△? 低電壓開放參數設置

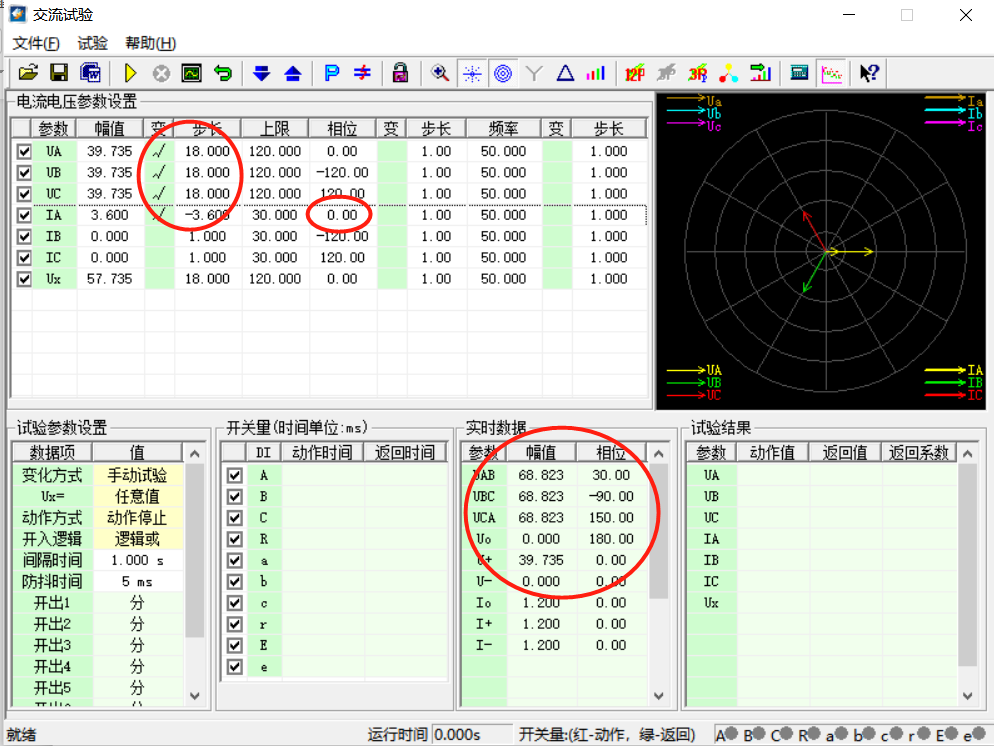

此時低電壓為68.823V低于定值70V，保護開放，過流保護動作。 然后將電壓步長改為16V，下降電壓值后低電壓為70.555V大于定值70V，保護仍然閉鎖。

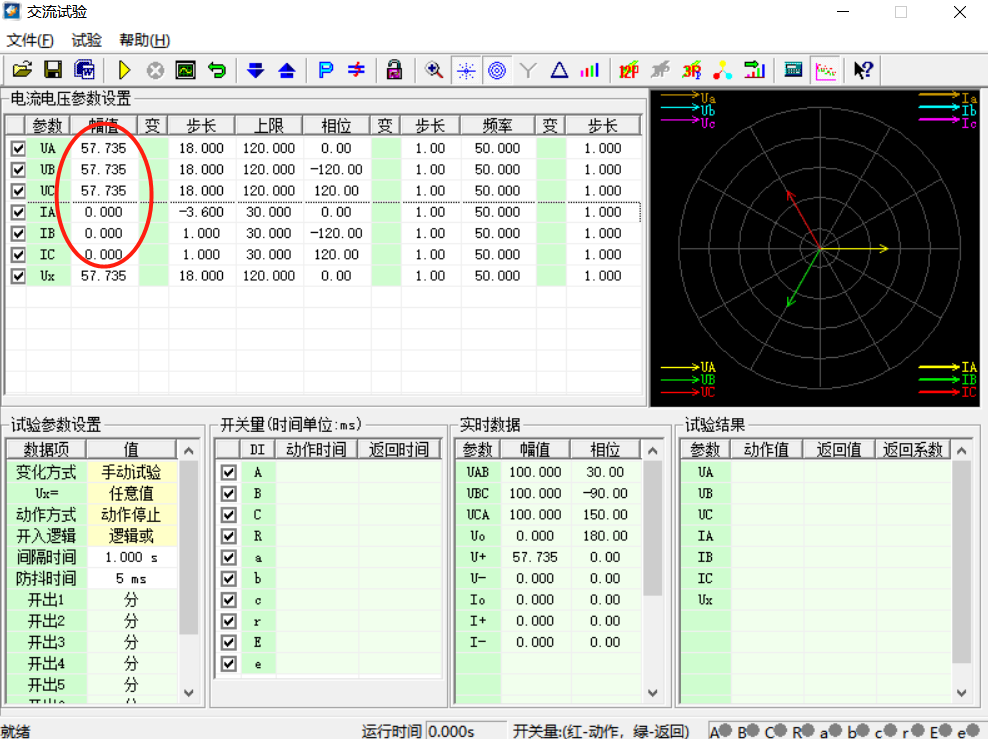

2）驗證負序電壓值。 試驗前設置正常狀態，保證保護裝置PT斷線返回，保護復歸，先滿足過流條件和方向條件。

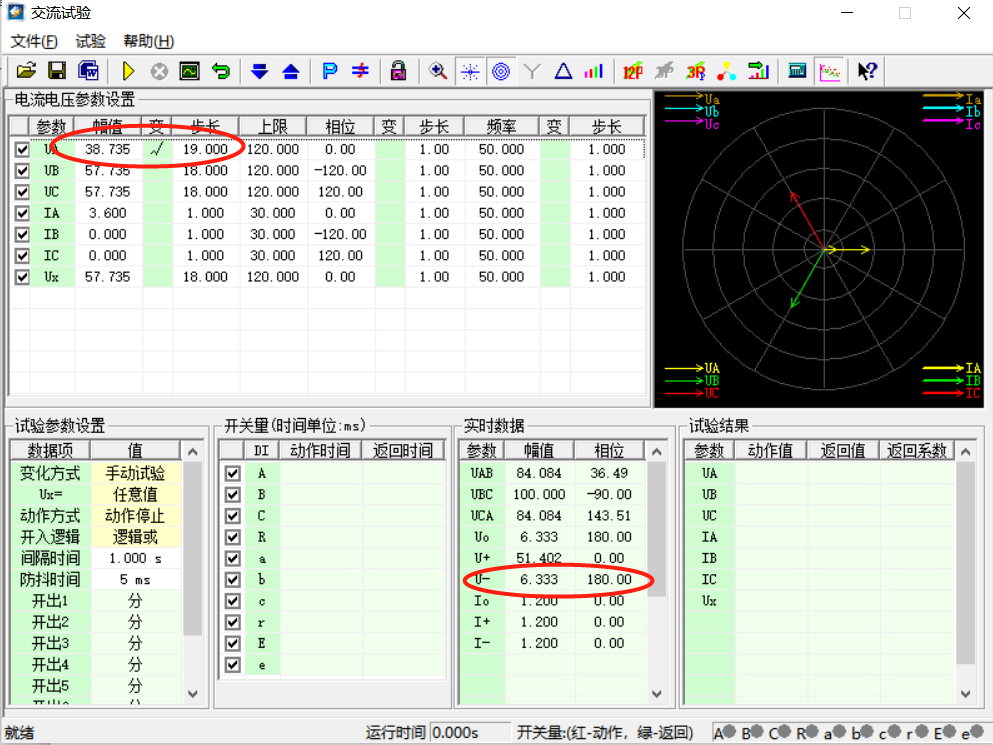

此時由于負序電壓為0V低于負序電壓閉鎖定值，保護不開放，然后點擊向下箭頭進入故障狀態。

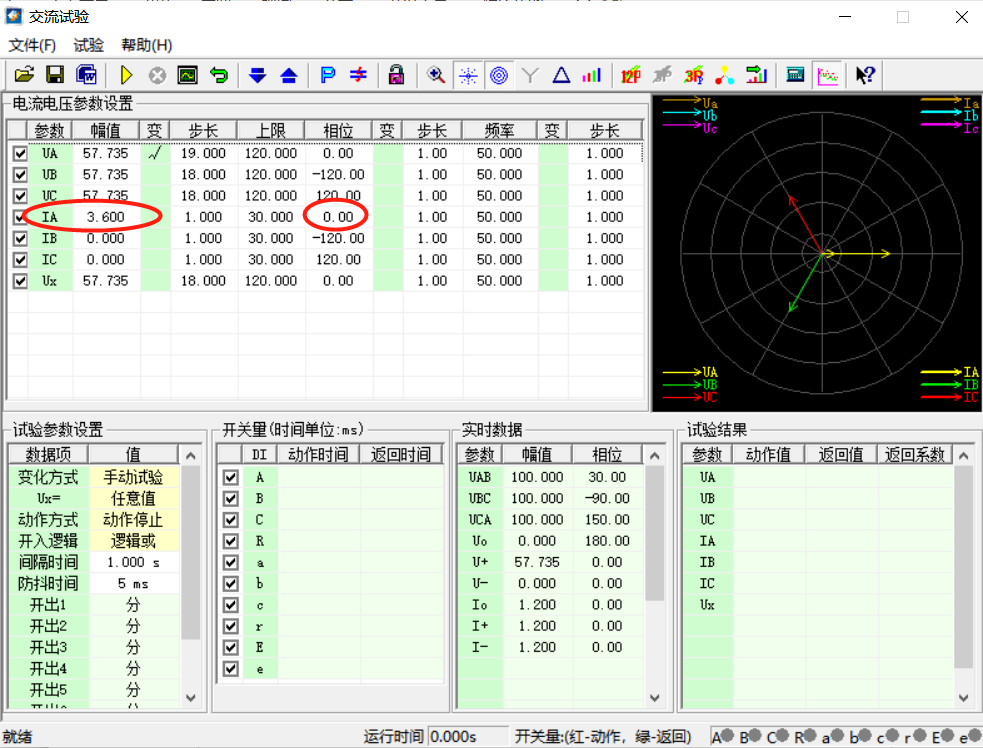

試驗前設置正常狀態，保證保護裝置PT斷線返回，保護復歸，先滿足復壓和方向條件。

此時由于過流值為2.85A低于過流定值，保護不開放，然后點擊向上箭頭鍵進入故障狀態。

△? 過流開放參數設置
