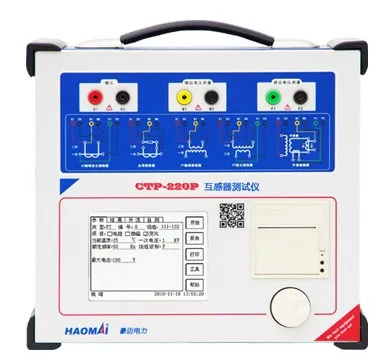

CTP系列互感器測試儀 是武漢豪邁電力基于低頻變頻技術研發的新一代高精度互感器勵磁特性和變比、極性測試儀，測試功能更加全面，測量精度大幅提高，為現場操作帶來便利的同時，也需要對互感器參數有一定認識與理解。
目前互感器測試參數增多，測試結果分析更加多元化，了解每一個參數的形成、用途及對性能的影響非常有必要。 下面我們以CTP系列互感器測試儀測試結果參數為例進行簡單分析。

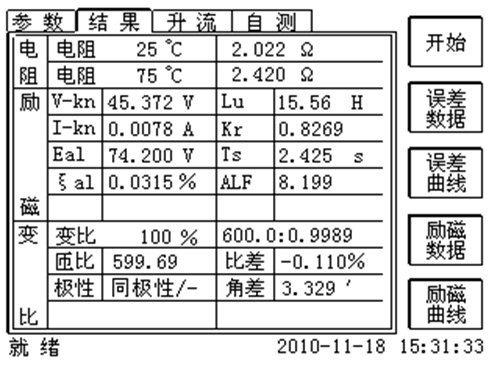

△ P級互感器測試結果

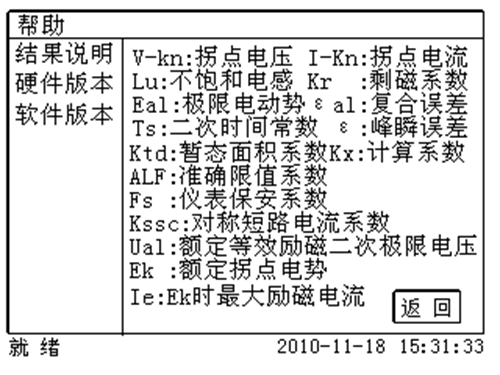

△ 測試結果參數描述
電阻（25℃）（二次直阻） ： 單位： Ω，當前溫度下CT二次繞組電阻。 主要檢測互感器二次繞組接頭的焊接質量，繞組是否有匝間短路或開路，以及引線是否有接觸不良等問題。 同批次的互感器二次直阻的測量值誤差范圍不得超過10%。
拐點電壓和拐點電流 ： 單位： 分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。 拐點為伏安特性曲線（鐵芯的磁化曲線）的飽和點。
3）對差動保護CT精度按要求進行10%誤差曲線校核。
極限電動勢 ： 單位： V，根據CT銘牌和75℃電阻計算的極限電動勢。 主要用于容量計算，核算互感器實際參數是否滿足銘牌要求，額定拐點電動勢要小于實測極限電動勢。
復合誤差 ： 極限電動勢或額定拐點電動勢Ek下的復合誤差。 穩態情況下，一次電流瞬時值與二次電流瞬時值乘以額定電流比（變比），兩者之差的方均根值。 CT在過電流情況下工作時，由于勵磁電流波形畸變，二次電流不是正弦波，不能直接用電流誤差和相位差規定CT的誤差特性，需要用復合誤差規定。
準確限值系數ALF（保護類CT） ： 穩態情況下，CT能滿足復合誤差要求的最大一次電流值（Ipal）與額定一次電流（Ipn）之比。 Kal=Ipal/Ipn。 當超過額定電流很多倍的短路電流流過一次繞組時，保護類CT開始有效工作，向二次側傳遞信息，以保證繼電保護動作，此時復合誤差不得超過限值。
實測ALF≥額定值，判定CT合格，若實測ALF小于額定值，此CT判定為不合格，保護拒動。
儀表保安系數FS（計量類CT） ： 額定儀表限值一次電流與額定一次電流的比值。 對于測量用CT，正常工作條件下，要求誤差小，準確度高，而在一次過電流的情況下，需要誤差大，二次電流不再嚴格地按照一次電流的增長而成比例增長，避免二次回路所接的儀器儀表受到大電流沖擊。
不飽和電感 ： 單位： H，勵磁曲線線性段的平均電感。 測試過程要注意不飽和電感是否有偏大現象。
剩磁系數： 剩磁通與飽和磁通的比值。 對于常用的0.2（S），0.5（S）CT，剩磁可能使誤差向負方向偏移0.1%~0.2%，導致測量、計量偏小。 當系統短路故障處于暫態過程中，若剩磁通方向與暫態非周期分量產生磁通的方向一致，電流互感器的性能就嚴重惡化。 因而剩磁是導致保護誤動、拒動的原因之一。
二次時間常數 ： 單位： S，CT二次接額定負荷時的時間常數。 由勵磁電感與漏電感之和與二次回路電阻之比得出。
對稱短路電流倍數Kssc（TP類CT） ： 用于計算極限電動勢及其對應的峰瞬誤差。
暫態面積系數Ktd（TP類CT） ： 短路電流一般含有非周期分量，這將使電流互感器的傳變特性嚴重惡化。 因為電流互感器的勵磁特性是按工頻設計的，在傳變等效頻率很低的非周期分量時，鐵心磁通(即勵磁電流)需要大大增加。 磁通達到最大值的時間和數值與Tp、Ts等有關。 按照是否考慮短路電流的暫態過程，電流互感器分為P和TP兩大類。 P類電流互感器要求在ΦAV情況下不飽和，而TP類電流互感器則要求在整個工作循環中的總磁通Φ＝ΦAC＋ΦDC情況下不飽和。 因此要求TP類電流互感器的鐵心遠大于P類電流互感器。
計算系數Kx（TP類CT） ： 由用戶給定的系數，表示互感器在電力系統故障情況下出現的額定二次電流的倍數，包括安全因素在內，要求互感器在該值下滿足要求的性能。
極性 ： CT一次和二次的極性關系，有同極性/－（減極性）和反極性/+（加極性）兩種。
匝數比： 被測試的二次繞組與一次繞組的實際匝比。
變比 ： 額定負荷下的實際電流比。
比值差 ： 額定負荷下的電流誤差，由實際電流比與額定電流比不等導致。
相位差 ： 額定負荷下的相位差。 向量方向是按理想互感器的相位差為零來決定。 若二次電流向量超前一次電流向量，則相位差為正值。
