變電站直流系統主要由直流充電屏、直流饋電屏、蓄電池組及蓄電池屏組成，為繼電保護裝置、測控裝置、自動化裝置、斷路器分合操作、事故照明、不間斷電源、各類信號回路提供直流電源，直流系統的可靠與否，是變電站安全運行的保障。

1）目前部分變電站直流系統是環網供電，保護屏屏頂安裝有小母線。 直流系統改造需要將環網供電改為輻射供電，并拆除屏頂直流小母線。

2）前期設計時規模有限，造成主控室保護屏柜擁擠，電纜眾多，電纜溝又少又狹小。 部分屏柜底部只有一側預留孔洞可供電纜進出，為新敷電纜穿線進屏柜增加一定難度。

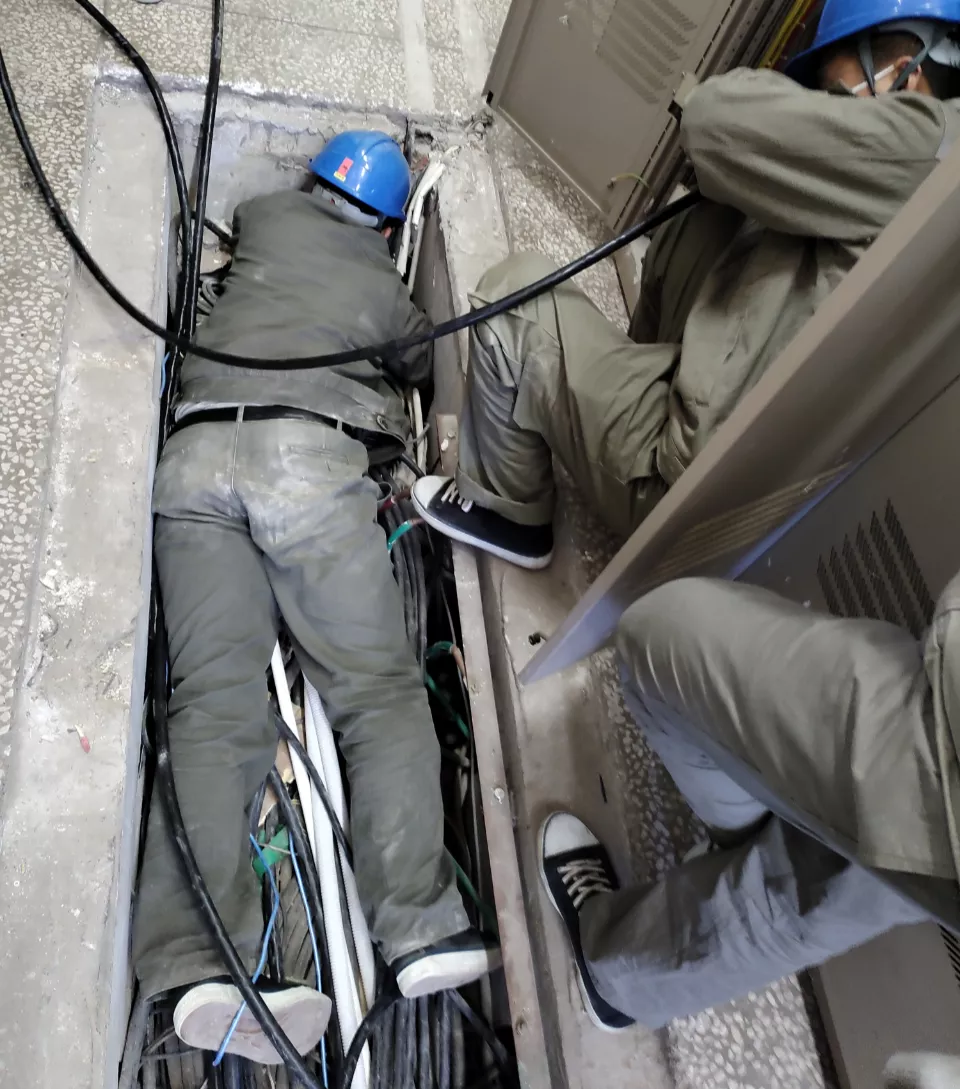

△ 保護屏柜孔洞被電纜擋住，施工人員趴在電纜溝里牽引電纜

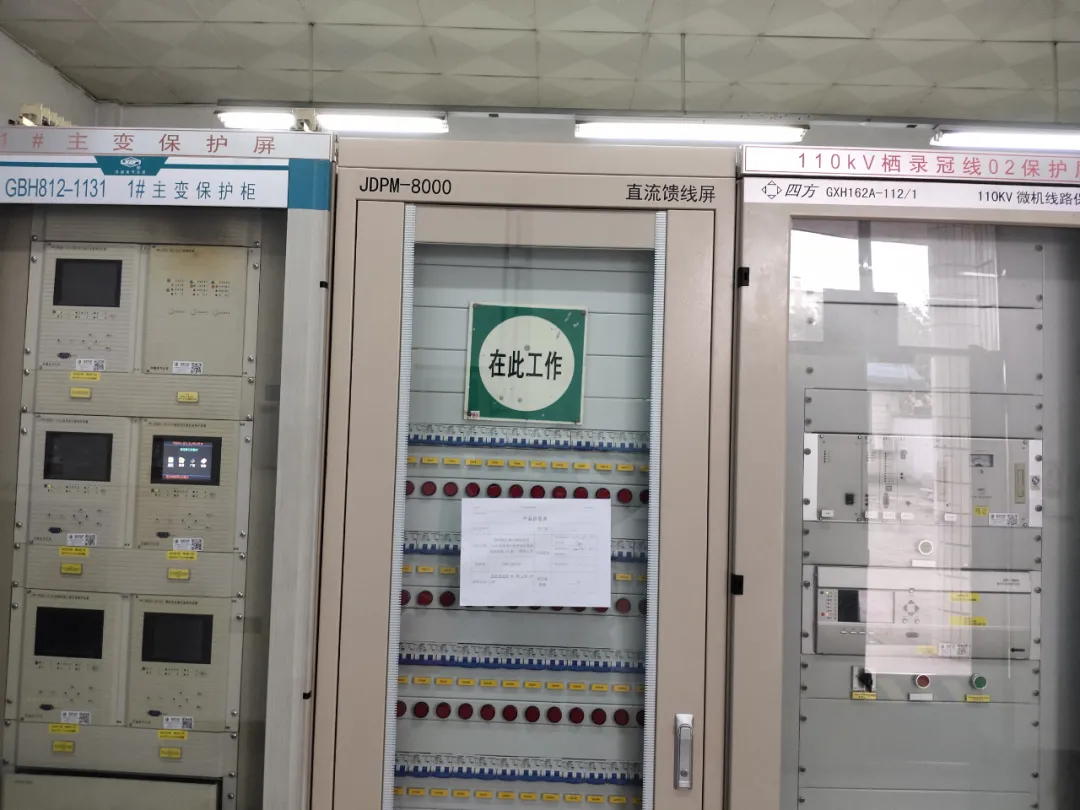

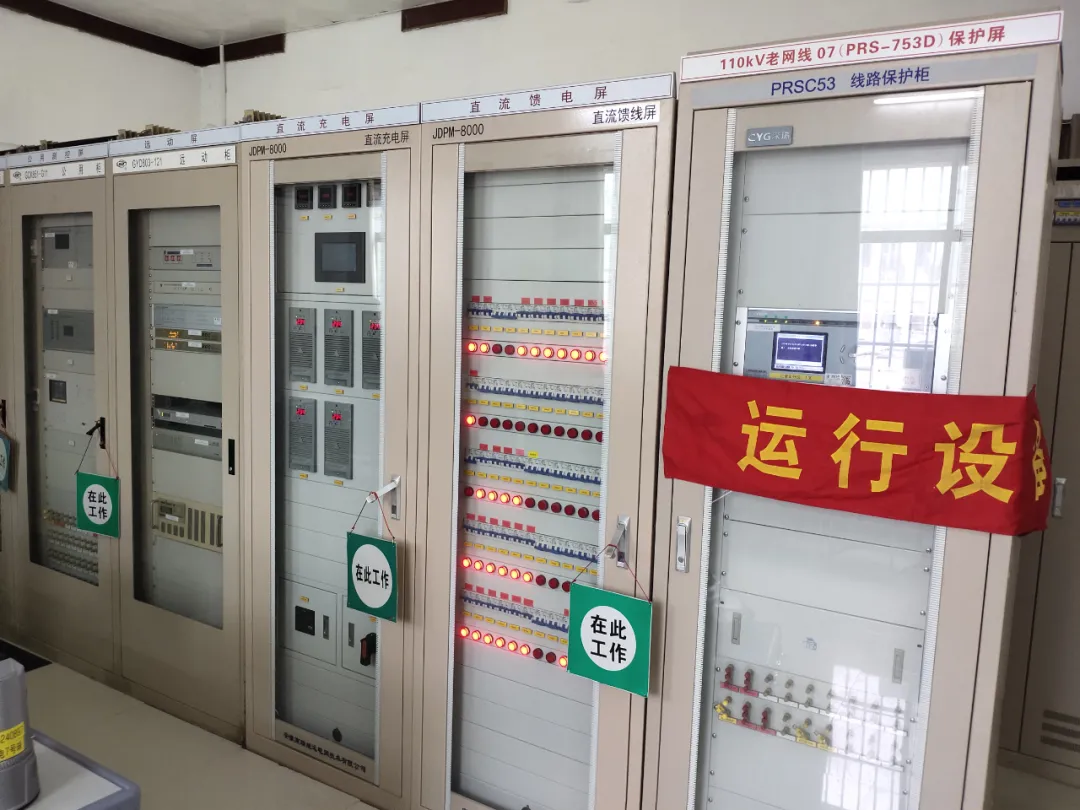

△ 直流饋線屏被2個保護屏夾在中間

3）前期接線時安裝工藝參差不齊，很多電纜沒有吊牌，線號頭標注不規范，保護屏柜之間任意跳接直流電源，查清二次回路存在一定難度。

4）欲拆除原有的直流饋電屏，必須將所有的直流饋電負荷轉接至臨時饋電屏，此過程中如果操作不當，可能會導致直流電源短路、直流母線失壓、保護裝置掉電、開關誤動等一系列事故，對施工人員查線、接線、拆線等操作要求非常高。 轉接工作開展前，找準可以并接的等電位端子或通過增加電壓端子和連接片增設等電位端子，然后敷設臨時電纜接入等電位端子，保障需要轉接的設備或回路不掉電。 若直流電壓極性弄錯、帶電線芯包裹不扎實而碰到屏柜以及兩線芯短路，都會造成嚴重事故，要求施工人員務必小心謹慎，嚴格按照流程規范作業。

△ 現場負責人強調作業內容、工作票信息、安全風險和管控措施

5）屏柜拆除時產生的震動可能會使相鄰保護屏繼電器接點誤動。 正常情況下，直流屏柜與相鄰屏柜之間有連盤螺絲，屏柜底座與槽鋼之間有焊點，拆除屏柜時需要控制好力度和屏柜傾斜幅度，將震動降低到最低。

6）10kV配電室I/II保護電源、I/II控制電源之間沒有形成環網，也無環網刀閘可供投退，需要查找保護電源和控制電源對應哪個間隔的開關柜屏頂，屏頂直流小母線關系著轉接10kV配電室保護電源控制電源是否掉電。 以往變電站10kV開關柜發生爆炸事故，可能是因小動物進入導致短路，也可能是開關拒動或者開關質量不過關，所以應盡量減少在10kV配電室施工的時間。

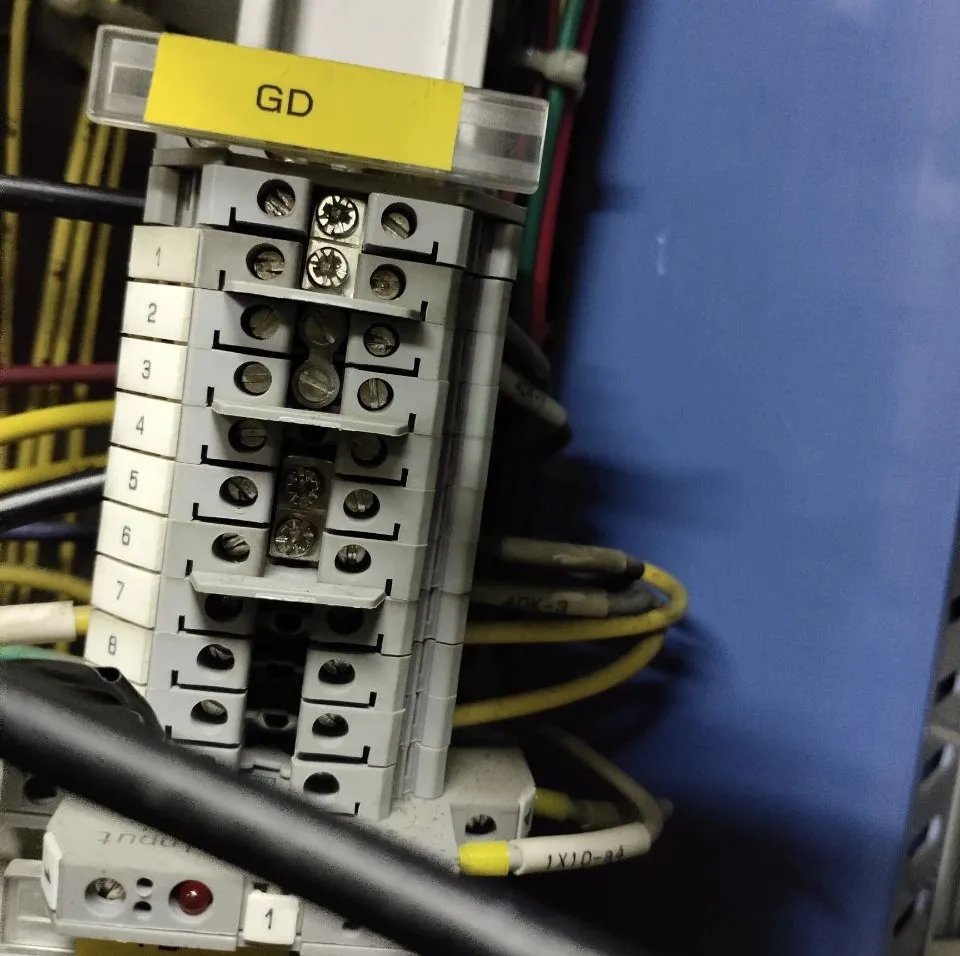

△ GD標簽為保護屏直流電源輸入端子排，增加1個電壓端子，并將GD1和GD2短接、GD5和GD6短接

7）直流充電屏（或者饋電屏）兩側都是保護屏且跨接屏頂小母線，退屏時屏柜頂部可能接觸到小母線，造成屏頂小母線短路、接地。 所以退屏前需要轉接屏頂直流小母線、交流小母線（即保護電壓），然后拆除屏頂小母線。

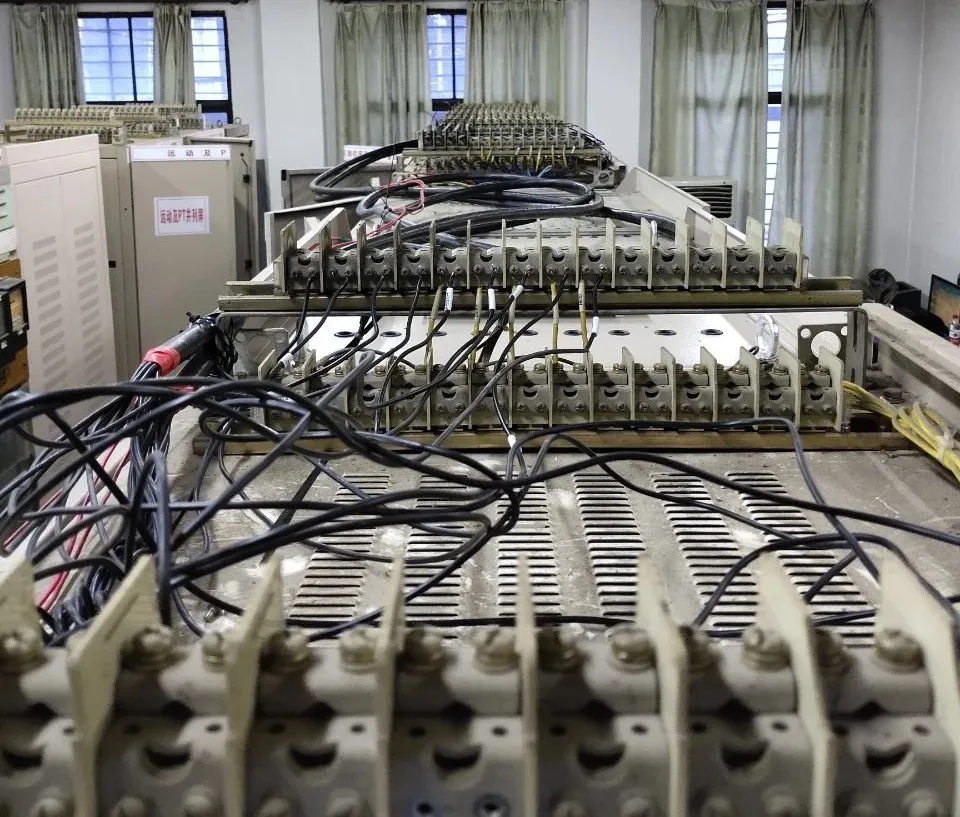

△ 1#主變保護屏至02保護屏屏頂有多根屏頂小母線

△ 在屏頂敷設電纜，采用電纜過渡軟連接屏頂小母線后拆除屏頂小母線

除此之外，直流系統改造工程還涉及到其他諸多環節： 編寫審批施工三措一案、三級安全技術交底、報審開工資料、辦理工作票和施工作業票等； 申請領取并轉運電纜、屏柜、蓄電池； 完成蓄電池組全核對性充放電試驗、蓄電池內阻測試、充電機充電特性試驗、絕緣試驗； 協調直流系統廠家到現場整體調試，協調后臺廠家根據直流規約制作點表交由自動化班組審核，最后重置直流系統告警信號、報文、光字牌，協同運維人員完成集控中心對點。
