?根據《電氣設備交接和預防性試驗規程》相關規程要求，發電廠檢修單位應按規程定期對CT及PT進行檢修，避免PT回路短路，CT回路開路事故發生。

發電廠發電機中性點CT和封母PT的位置比較特殊，接線非常麻煩，可能會成為發電廠電氣檢修作業的盲區，造成發電機機端PT和CT狀態不穩定，引起一系列事故。

試驗項目 ： 600MW燃煤發電機組一號機、二號機的發電機中性點CT、出口PT、封母PT專項檢修試驗。 （該發電機組陸續投產發電后，多次出現發電機組出口20kV側PT等一次回路故障，導致發電機組異常運行）

試驗設備 ： CTP系列互感器測試儀

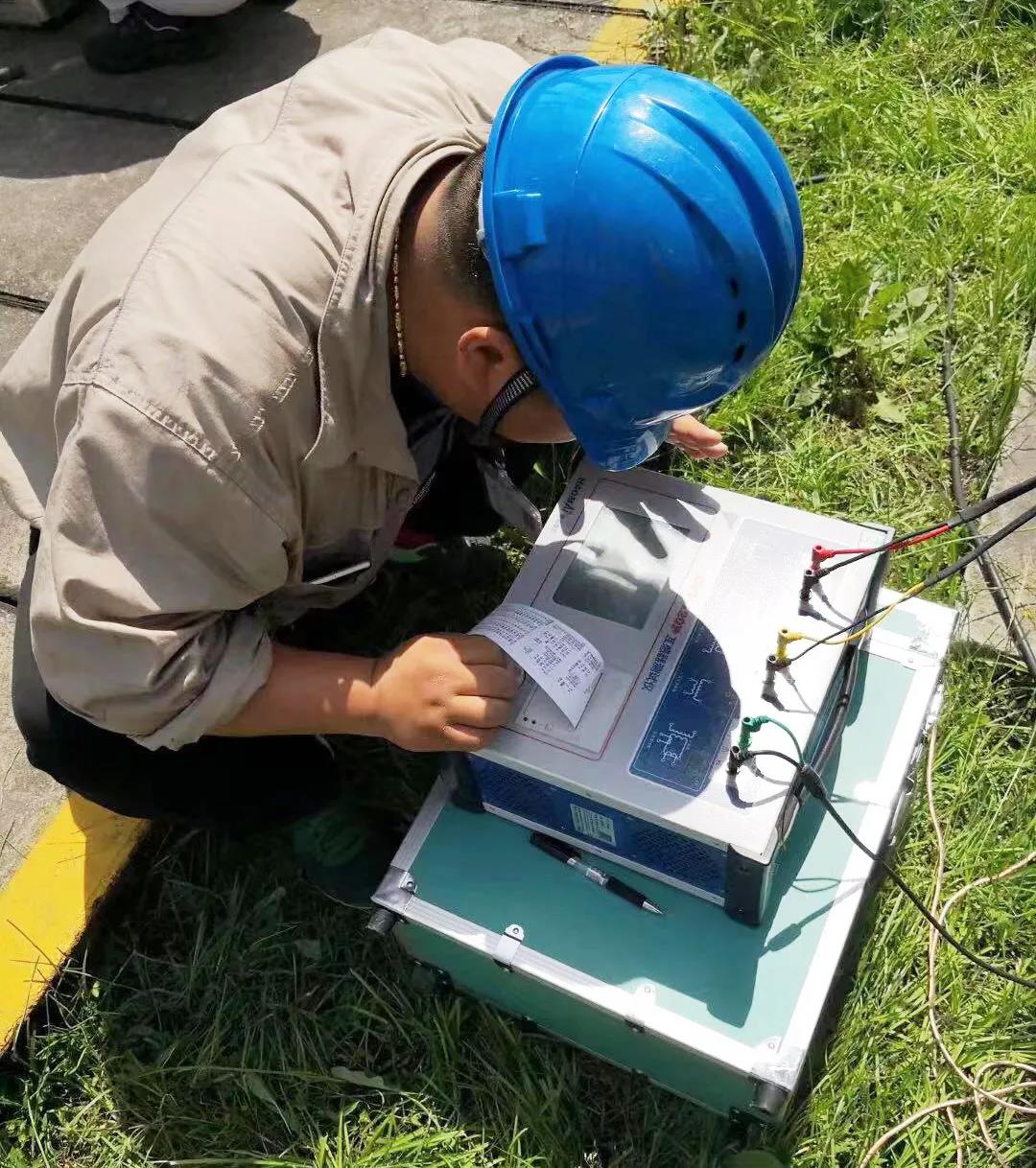

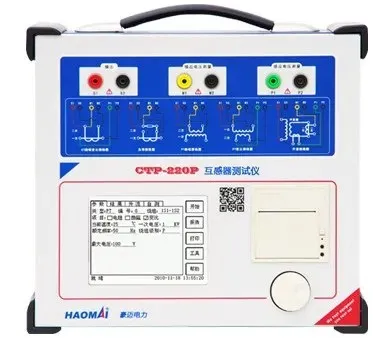

△ CTP系列互感器測試儀

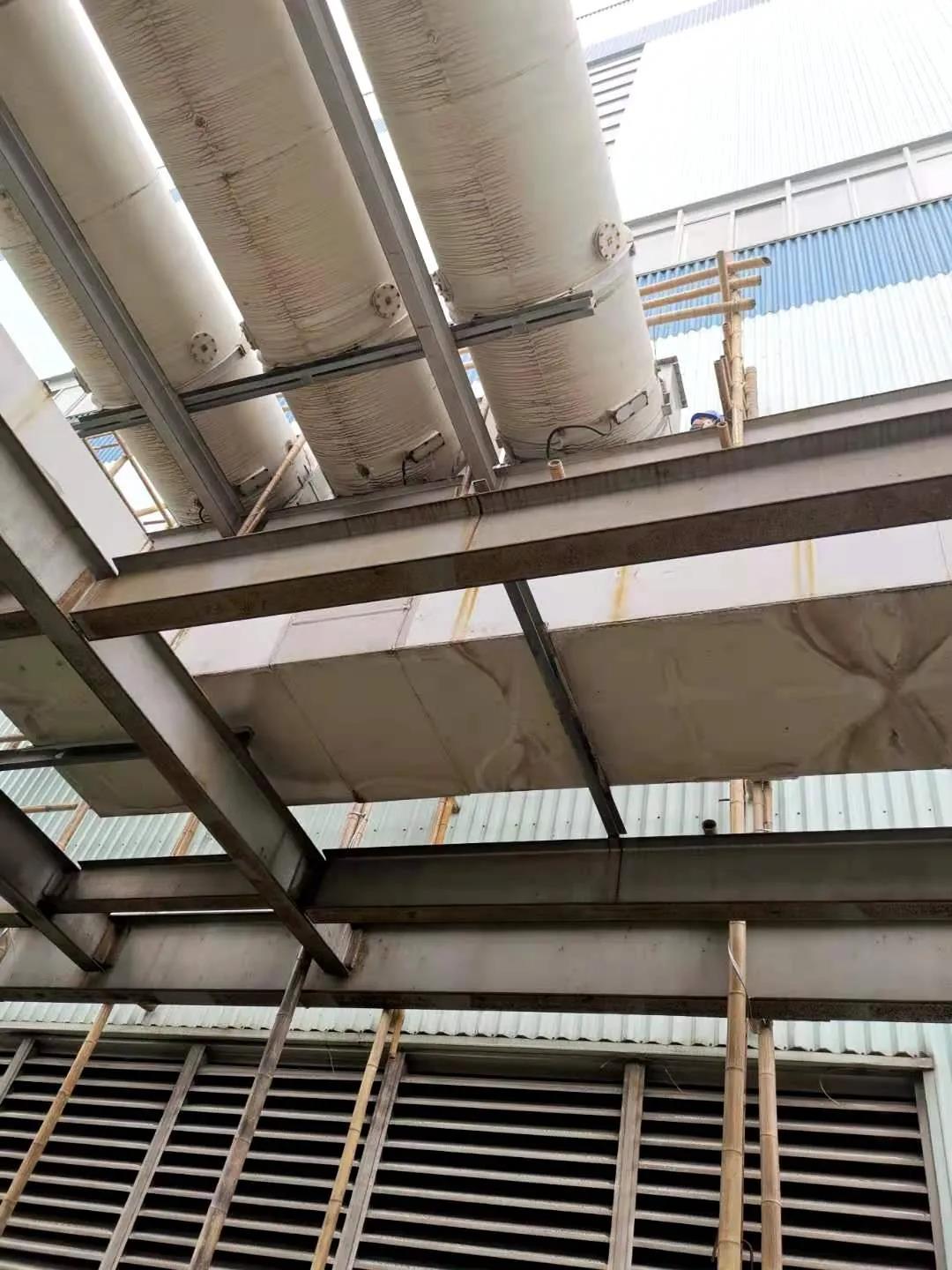

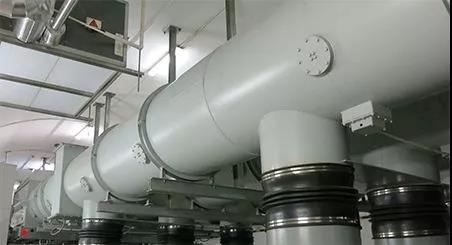

△ 汽輪發電機出口母線

通常600MW發電機有三組出口PT，分別用于測量、保護及勵磁等回路。 發電機和PT一二次回路故障均能引起電壓異常，如何準確地對其進行變比、極性等系數測試，迅速判別故障點、分析故障原因非常重要。

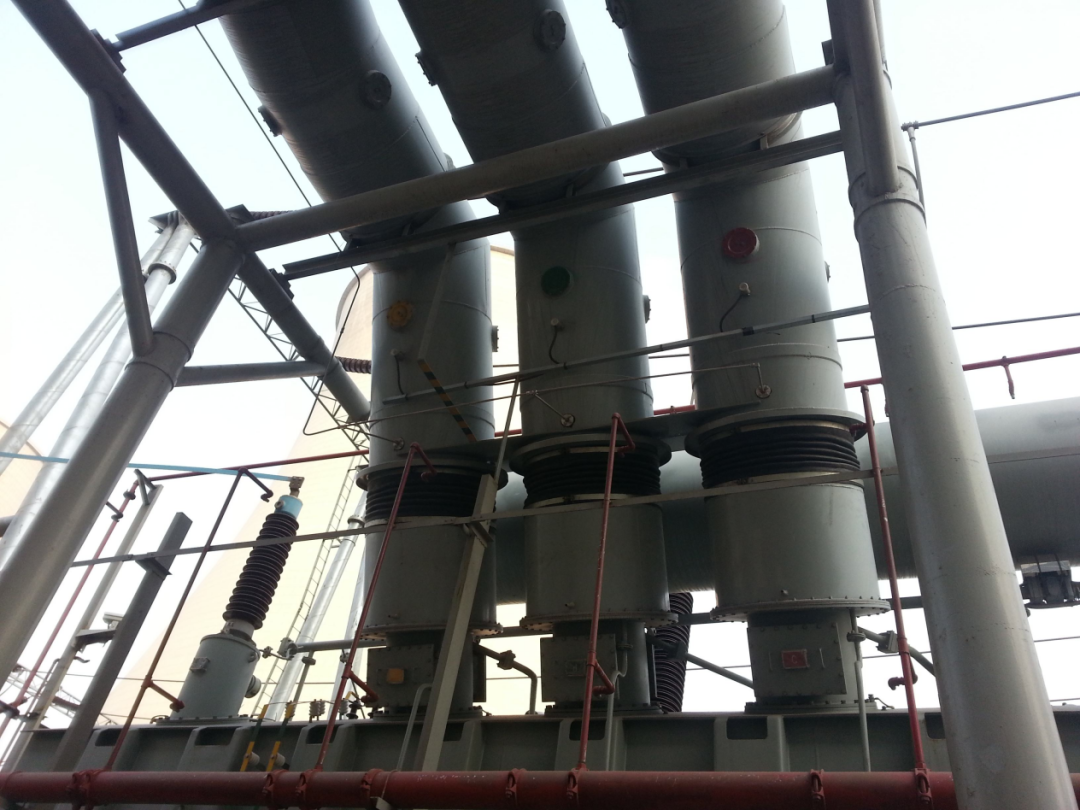

△ 發電機出口封母PT的A、B、C三相

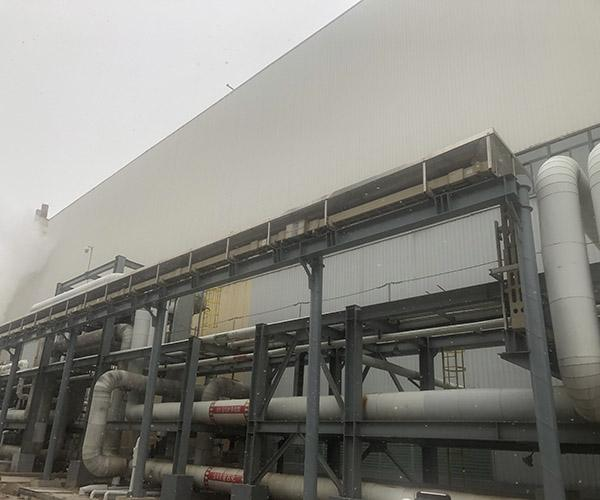

△ 發電機封母PT測試時，墻外與墻內一側同時接線

CTP系列互感器測試儀是基于低頻變頻技術的新一代高精度互感器勵磁特性和變比、極性測試儀，采用低頻變頻法與電壓法結合，與勵磁特性的工頻間接測試方法相比，不影響CT繞組絕緣，具有輸出電壓低、輸出容量低，測試過程更安全，測試設備小巧輕便等特點。

傳統互感器測試儀通常施加工頻電壓、電流進行測量，做伏安特性試驗時要施加較高電壓，甚至高達數千伏，做變比、比差、角差試驗時有時需施加數千安電流，需要大功率升壓、升流器，設備笨重龐大，對較大電流和較高電壓的CT不能勝任，無法完成發電機的中性點CT和封母PT測試。

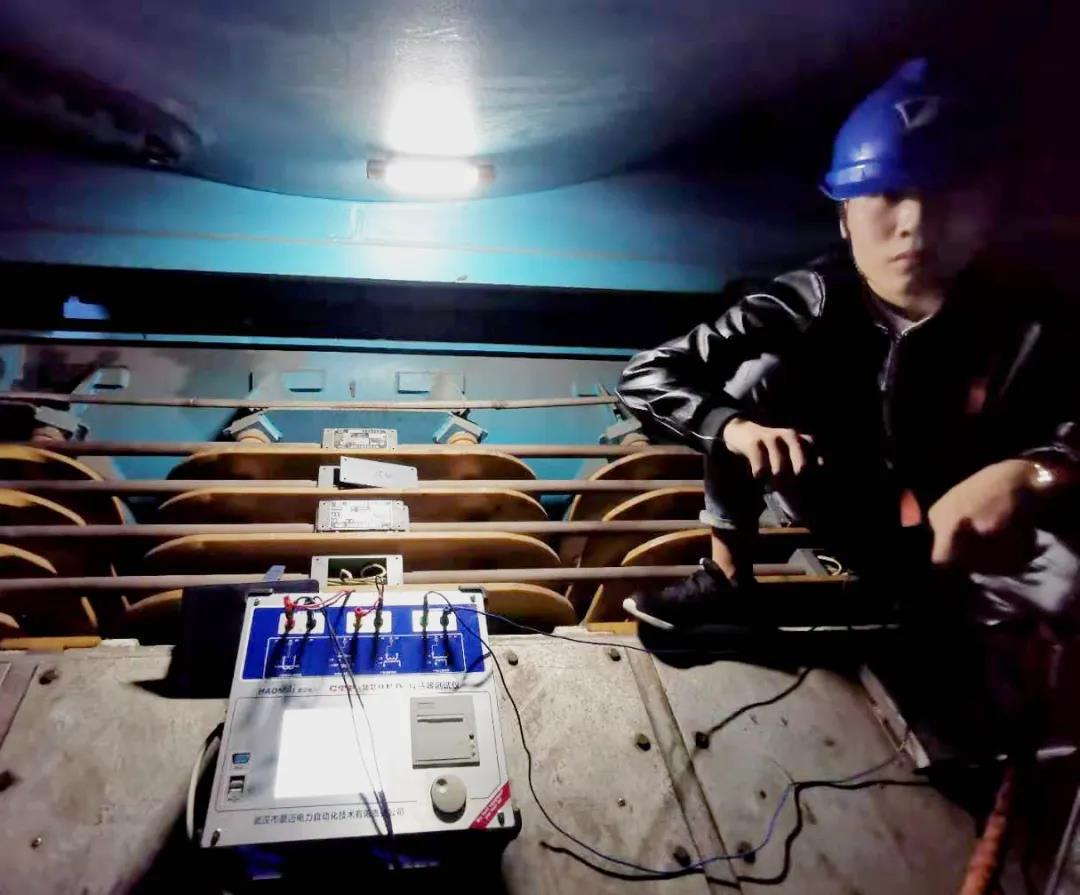

△ 發電機重點CT部位，空間狹小，測試難度較大

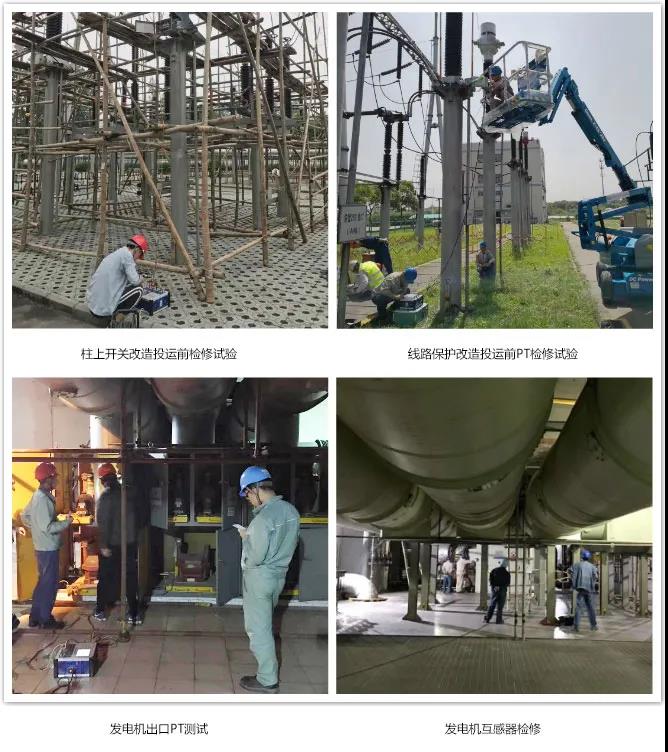

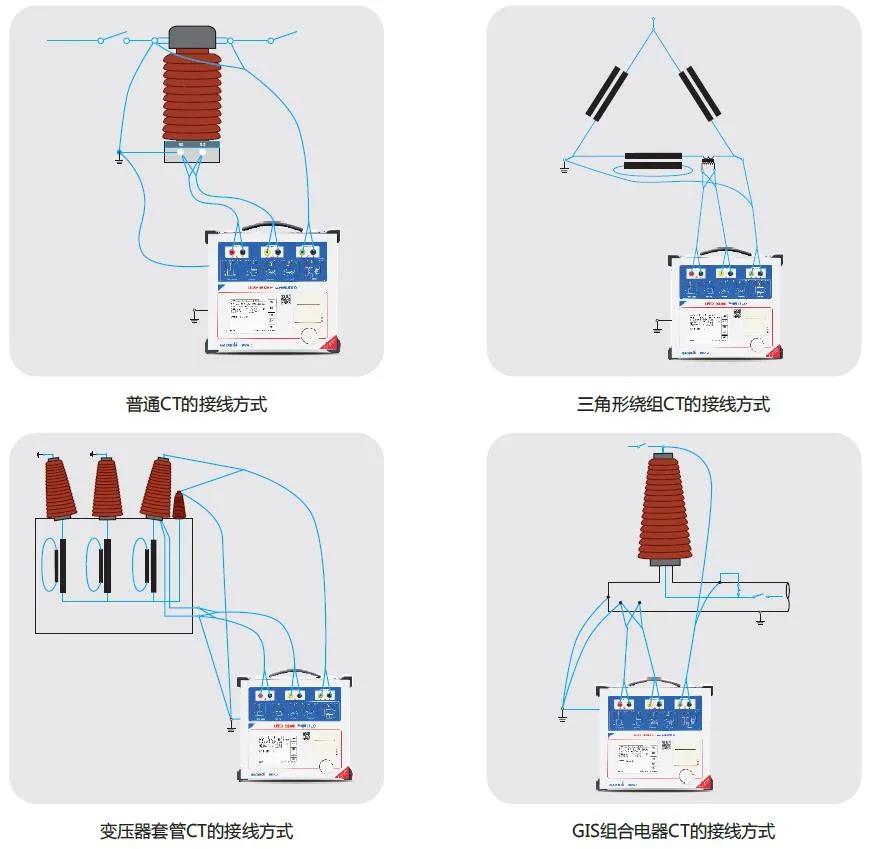

CTP系列互感器測試儀僅需輸出較小電壓和功率，體積小，重量輕，對于發電機中性點CT和封母PT、以及變壓器套管CT、柱上開關互感器等復雜工位的檢修試驗非常適用。 針對變比特別大的互感器，也能夠測量校核勵磁飽和電壓達到45kV的TP級暫態CT。 設備接線簡單，安全性高，測試效率高，具有全自動測試功能，可自動完成對CT的伏安特性、10%/5%誤差曲線、變比、相位、極性、繞組電阻、二次負荷以及在不同工作電流、不同負載情況下的比差、角差等穩態或暫態特性測試，測試精度0.05%，測量結果自動處理，實時顯示測試數據并描繪曲線，計算拐點，自動存儲和打印，上傳電腦存檔，有效消除人工讀數及手動處理帶來的測量誤差。
