在進行線路保護試驗時，通常模擬線路在各種故障點情況下的動作，對線路保護在復平面內的動作區域即距離繼電器的阻抗特征圓（特征多邊形）關注不多。 本次我們介紹如何使用繼保之星-S60 手持式繼電保護測試系統阻抗特性試驗界面，搜索南瑞繼保RCS-931線路保護裝置的阻抗特性圓。

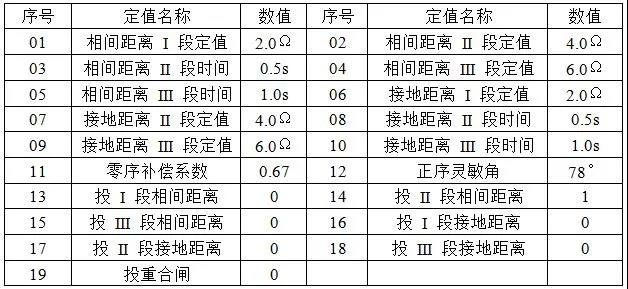

（2）保護壓板設置：
在“壓板定值”里，“投距離保護壓板”置“1”，“投零序保護壓板”置“1”，“投差動保護壓板”置“0”。 控制字僅將“投II段相間距離”置“1”，其余控制字置“0”。
在保護屏上，投“距離保護”硬壓板，投“零序保護”硬壓板。

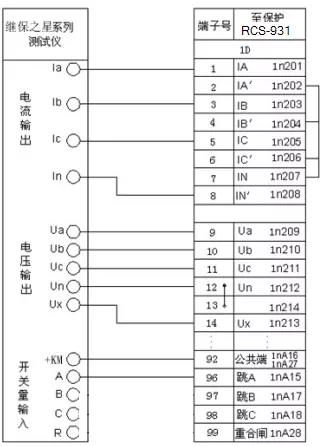

△ RCS-931距離保護及重合閘接線圖
繼保之星-S60 電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“Ua”、“Ub”、“Uc”、“Un”端子相連。 繼保之星-S60 電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連； 再將保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-S60 電流輸出端“In”。
繼保之星-S60 開入接點“A”與保護裝置的分相跳閘出口接點“跳A”相連，繼保之星-S60 “+KM”與保護裝置的公共端相連。 此處該線路對應的開關位置在“合位”不考慮開出接線。
在“阻抗特性試驗”菜單里選擇搜索阻抗邊界，搜索方式選擇雙向搜索，分辨率0.05，具體參數設置如下。
（1） “阻抗邊界搜索”試驗參數設置：

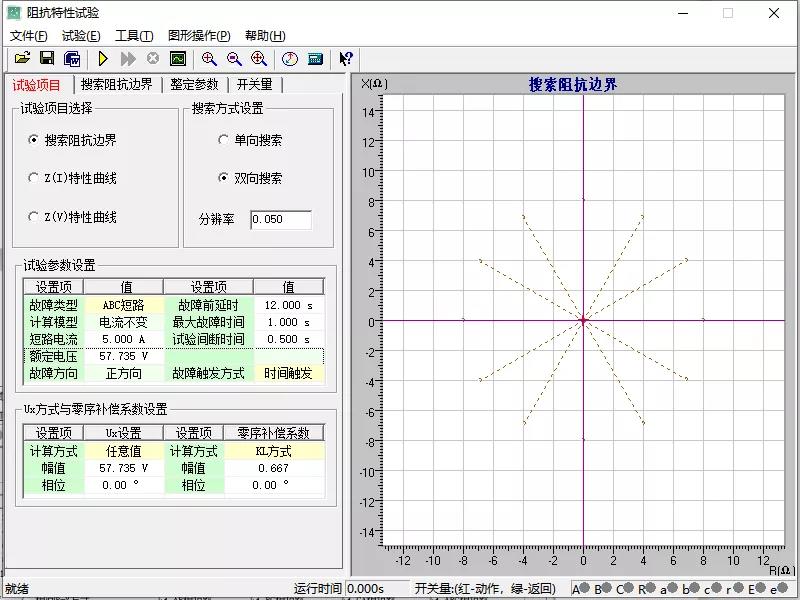

△ 試驗項目參數設置
故障類型選擇ABC三相短路故障。 計算模型選擇電流不變，故障前延時為了保證每個狀態下的PT斷線返回及裝置復歸，建議設置12s，最大故障時間滿足大于距離II段時間0.5s，此處可設置為1s。 由于選擇的是三相短路方式可以不考慮零序補償系數。 其余參數選擇默認值。

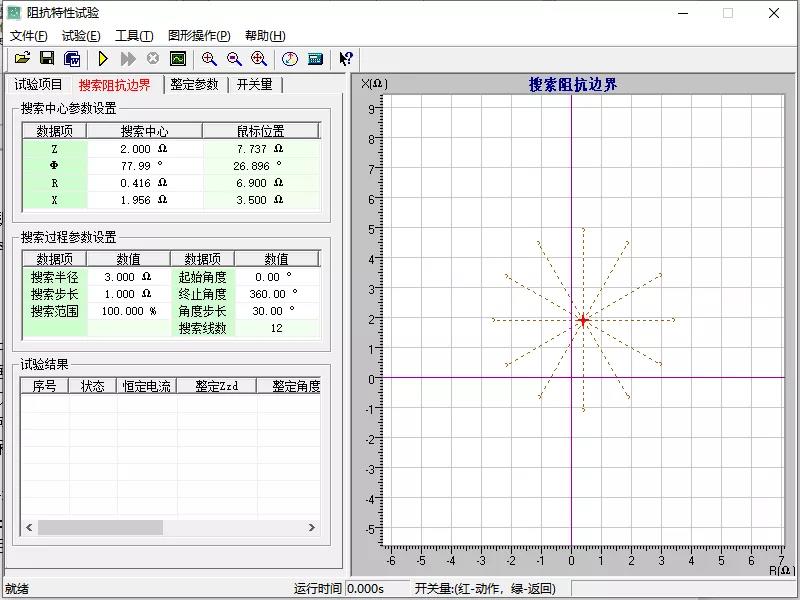

△ 搜索阻抗邊界參數設置界面
搜索中心為定值的一半，為2Ω，正序阻抗角78°，搜索半徑要大于定值的一半，可設置為3Ω。 角度步長決定了搜索點的多少，步長越小搜索的點越多，精度越高，耗時越久，步長越大搜索的點越少，精度相對低，耗時較短。 建議設置步長30°，搜索線數12條。

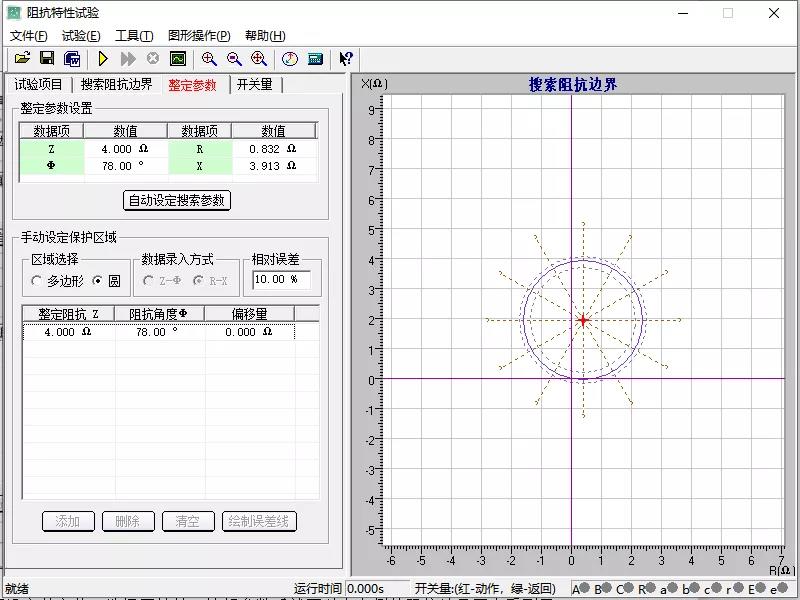

此處設定整定值，選擇圓特性，填寫參數后在右側的阻抗邊界圖中觀察邊界曲線。 實線圓表示理論特性圓，虛線圓表示10%的誤差范圍。
點擊開始按鈕，繼保之星-S60 開始輸出，先輸出空載狀態，再輸出故障狀態，直到保護可靠動作，開入接點采集到動作時間。 繼保之星-S60 自動繼續后續試驗直到完成所有保護試驗，自動結束試驗，根據提示選擇是否保存試驗結果。
試驗結束后開入量將試驗動作信息記錄。

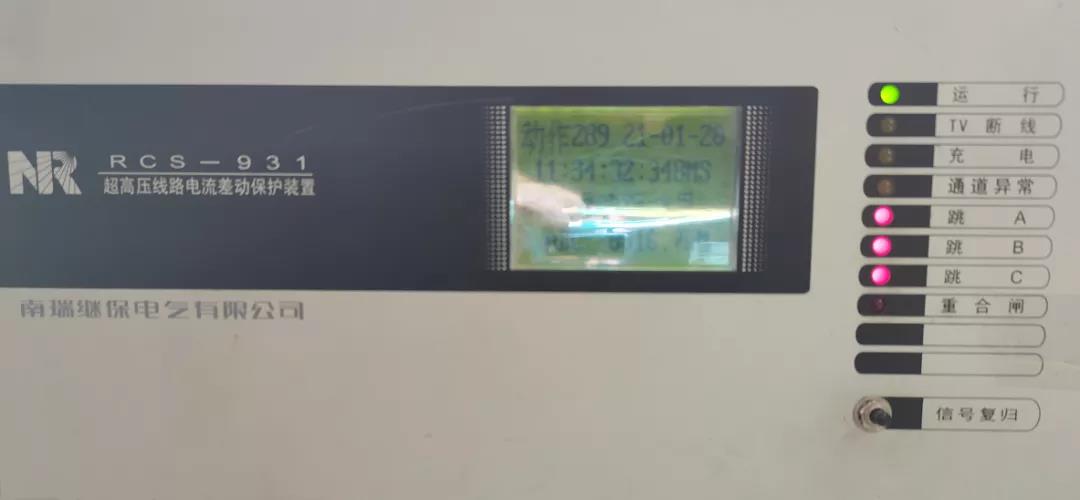

△ 保護動作試驗界面

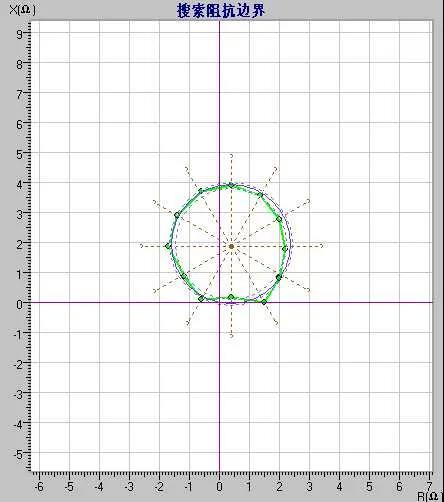

△ 保護裝置阻抗特性圓

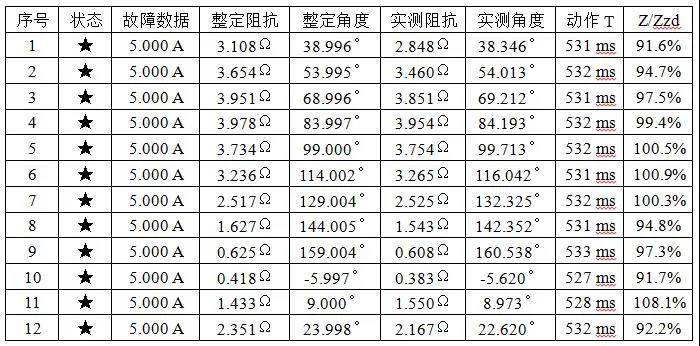

繼保之星-S60 自動記錄阻抗特性試驗結果數據，如下表：
試驗結論： 通過試驗報告觀察距離保護的動作情況、動作時間信息以及阻抗特性保護的動作特征 圓 ，其阻抗誤差范圍都在10%以內，滿足功能使用要求。
