?直流系統作為變電站的重要組成部分，為電力系統的安全穩定運行提供保障。 蓄電池組是直流系統中提供能源的主要設備，一旦出現異常，可能導致保護設備、控制系統、通信設備等重要裝置失電，造成嚴重后果，因此需要定期對蓄電池組進行性能檢測。 傳統的蓄電池檢測方式需要工作人員在現場進行，在蓄電池充放電時對蓄電池的電壓、溫度、內阻等重要參數持續記錄，非常耗時耗力。

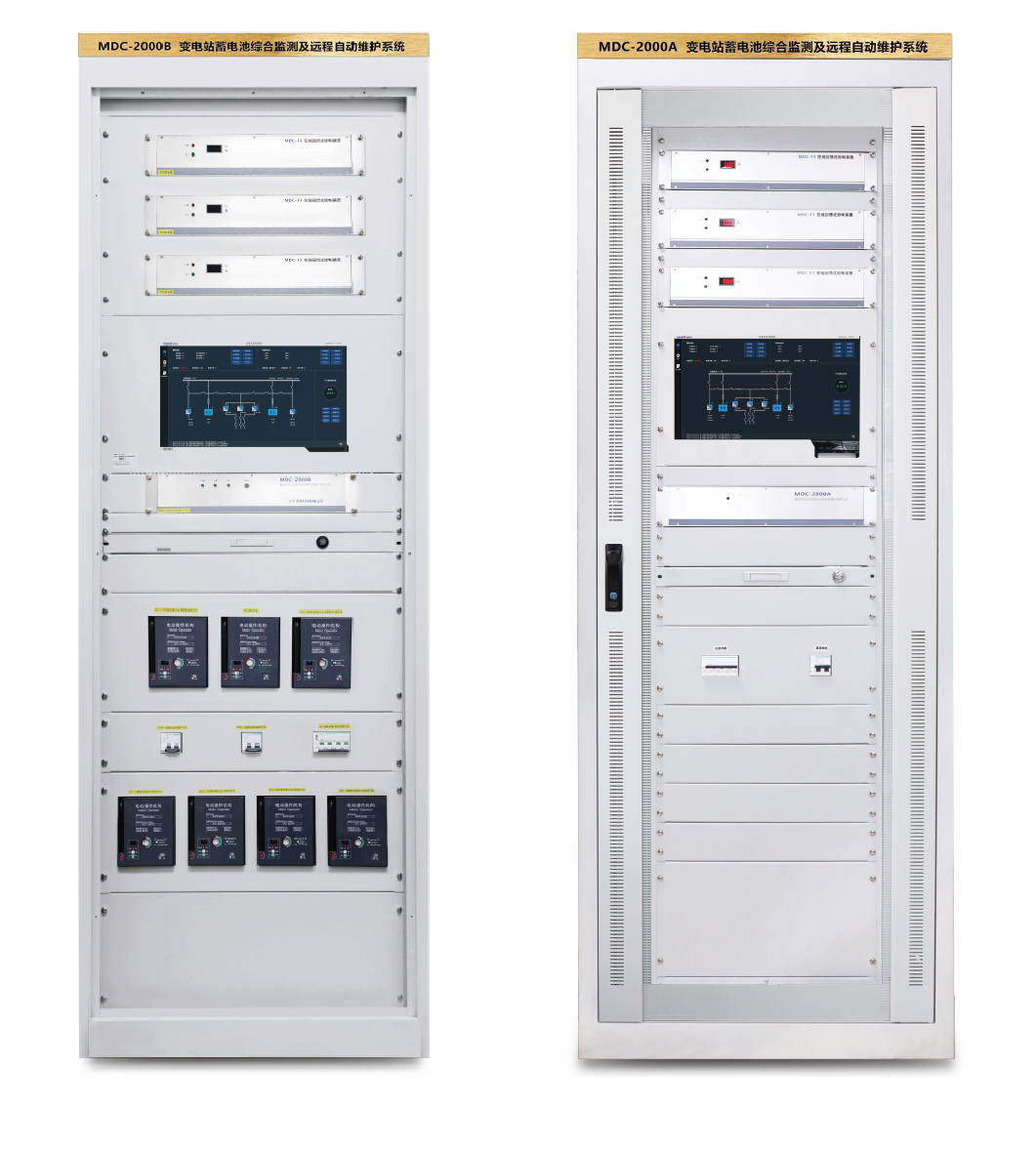

△ MDC-2000變電站蓄電池綜合監測及遠程自動維護系統

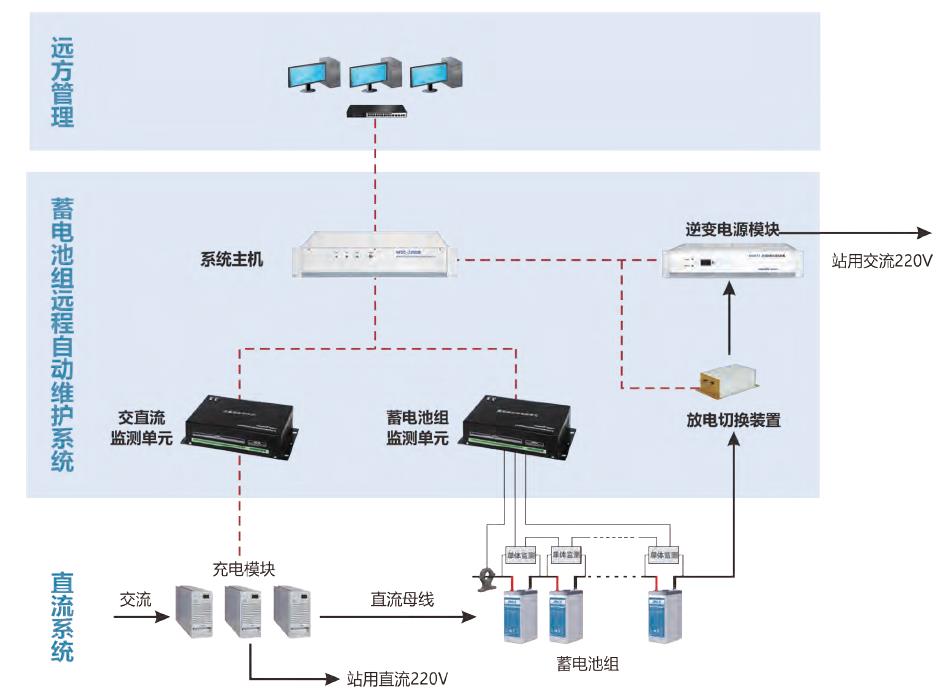

MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統為變電站蓄電池組提供一套帶有多狀態監控和遠程在線自動充放電的多功能模塊化綜合監測管理系統。 按照技術規范中離線式充放電方案技術進行實施，即模擬人工充放電的流程，將母線并聯后再將蓄電池完全脫離母線進行放電核容和充電，完全替代人工維護模式，實現遠程在線核容性放電維護。

逆變裝置 ： 在充電機均充前降低其電壓輸出，由在線放電裝置對整組電池進行帶負荷放電。 放電時由蓄電池監控單元自動記錄整組及單節電池充放電曲線，并計算充放電容量。 定期均充并進行蓄電池組核容放電，避免區間內電池容量下降。 采用可控逆變回饋式放電技術，將電池能量回饋到交流側。

交直流監控單元 ： 實時監控站內交流電壓、蓄電池組端電壓及電流，分析各項數據，將數據發送至主機。

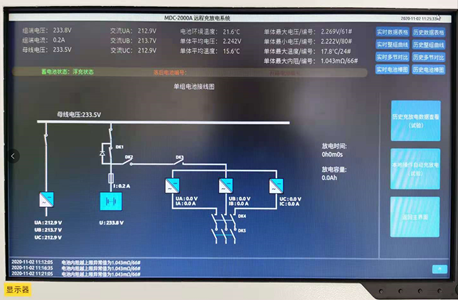

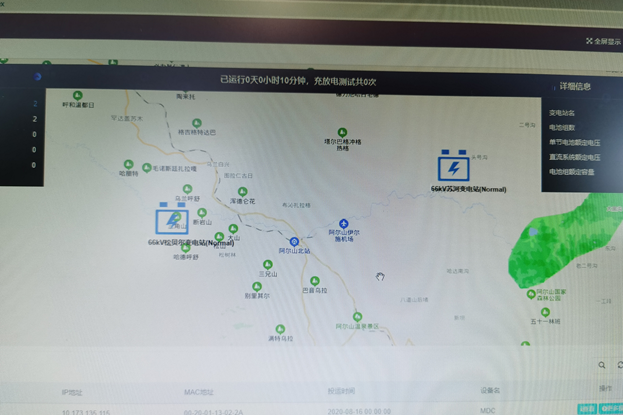

遠程核容在線監測主機 ： 與各監測模塊通信集中數據，通過配套顯示器實現本地實時數據顯示，并具有歷史數據存檔分析、曲線數據存檔、故障報警、落后電池分析、錄波數據顯示、故障分析顯示等本地化功能。 通過指令控制逆變裝置進行帶負荷放電，并在放電過程中記錄充放電曲線與遠方主站通信，將數據上傳至遠方主機，實現遠程監視和遠程核容控制，并實現多站集中在線監測、可視化運維管理。 具有本地和遠方報警輸出，配置RS485接口、網口、開關量報警接口輸出。

隔離裝置 ： 利用二極管正向導通反向不導通原理，防止電流反向。

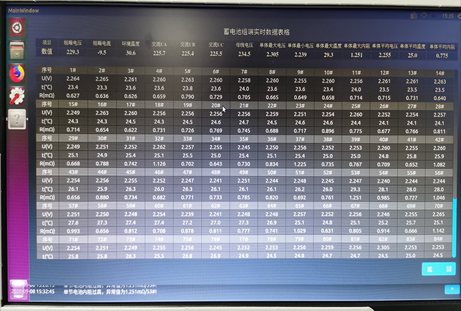

蓄電池單體監測模塊和蓄電池監控單元 ： 實時監測電池內阻、電壓、溫度。 多節蓄電池監測模塊通過通訊線接入蓄電池監控單元，用于監測每節電池數據，分析內阻趨勢，曲線比對，找出落后電池，對異常狀態告警等。

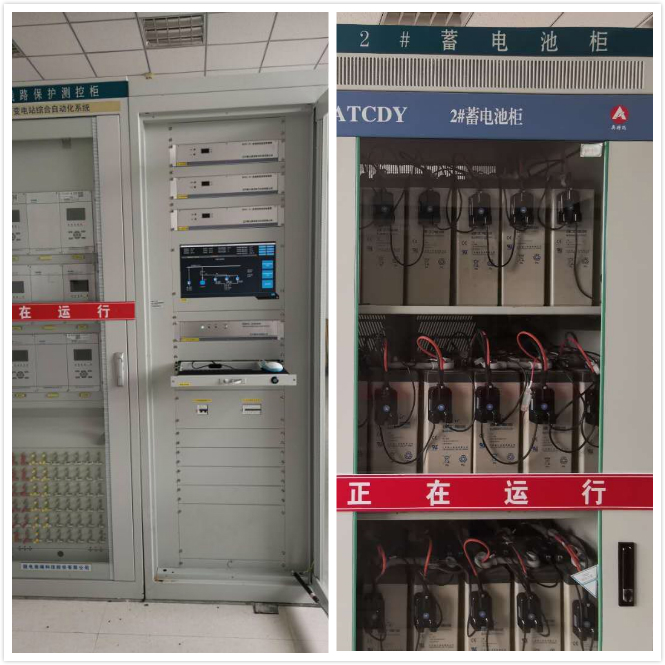

項目地點 ： 國網某電力公司無人值守變電站

電池基本信息 ：

電池類型 ： 2V，標稱容量： 200AH，數量： 104節

測試方法 ： MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統后臺遠 程下發放電指令，控制站端遠程核容設備將電池組暫時脫離原供電系統并接至容量測試模塊，通過恒流放電的方法實現電池供電能力測試。

各項放電參數設定：

放電電流設定值： 20A

放出容量設定值： 200AH

端電壓截止值： 187.0V

單體電池電壓截止值： 1.8V

放電時長設定值： 10小時

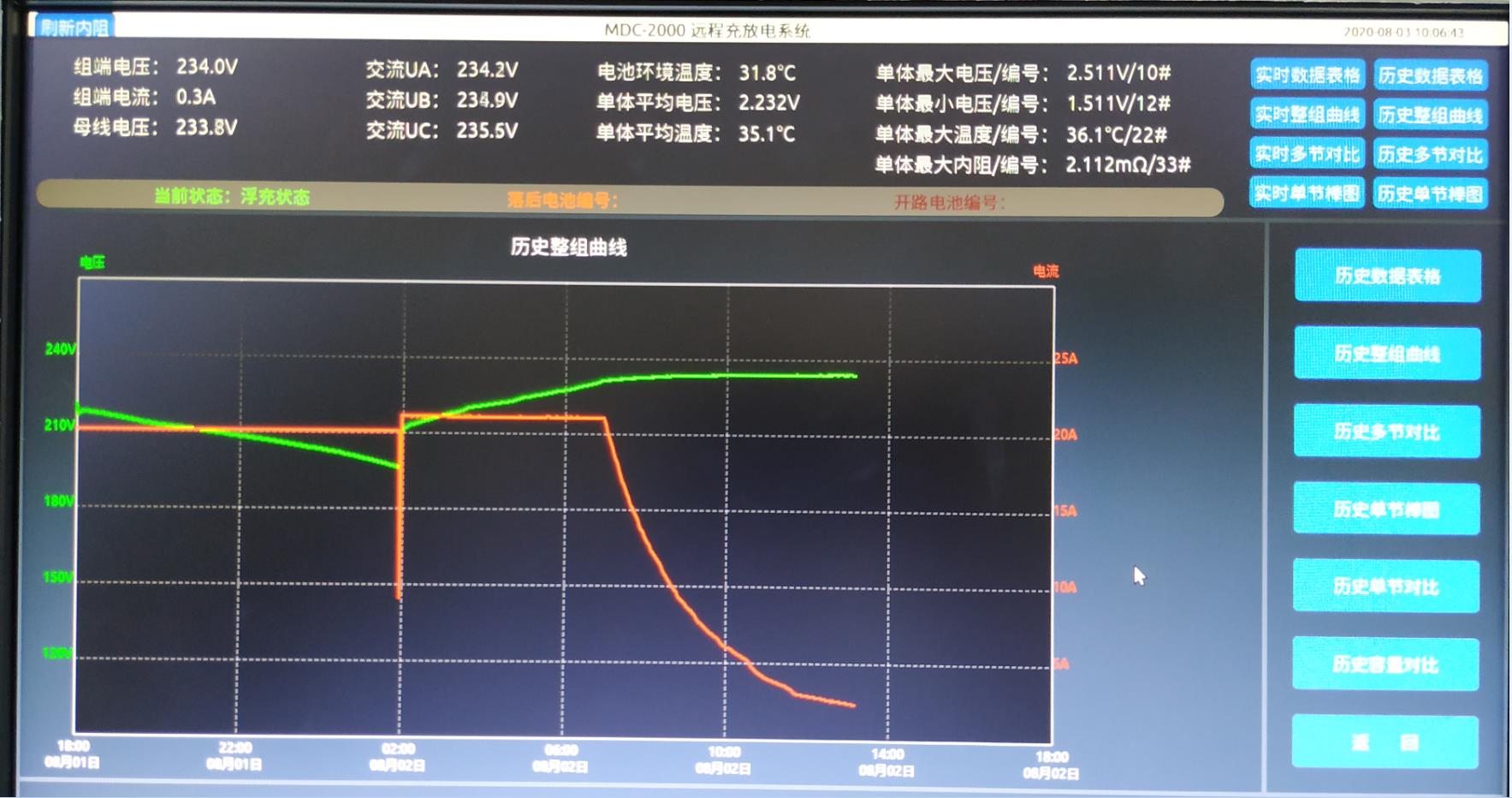

放電測試結果：

1）放電5.5小時，由于73號單體電池電壓降至1.8V以下，放電自動終止。 放出容量109.2AH，占電池標稱容量的54.6%。

2）整組電池中73號電池為落后電池，影響了整組電池的性能。

3）除73號單體電池外，其他電池放電結束時刻電壓均在1.85V以上，仍具備一定放電能力。

4）整個過程遠程操作完成，無需到現場。 放電過程數據全程記錄，通過放電測試可及時準確發現整組電池中的落后電池，掌控電池真實容量，有效指導維護人員消除故障隱患。

5）放電全過程整個繼保室室內溫度保持在26℃左右，由此帶來的溫度影響可忽略不計。
