對于蓄電池維護，核容放電是目前衡量蓄電池供電能力最有效的手段之一，通常每年需進行一次周期性核對性放電，而人工核容操作繁瑣，需耗費大量人力物力。 MDC-2000 蓄電池綜合監測及遠程自動維護系統可在后臺服務器遠程啟動核容作業，站端子機自動控制放電過程，直到蓄電池充放電流程全部結束。

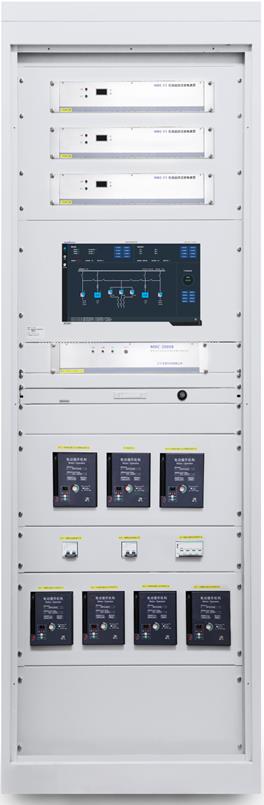

△ MDC-2000 蓄電池綜合監測及遠程自動維護系統

直流電源系統正常運行時，充電機的輸出帶載所有直流母線負荷，同時也對蓄電池進行浮充電。 當蓄電池進行定期放電作業時，需要將蓄電池脫離充電機和直流母線，把儲存在蓄電池內的直流電逆變轉換為交流電回饋至交流電網。 《國家電網公司十八項電網重大反事故措施》中關于防止站用直流系統失電規程規定： “站用直流電源系統運行時，禁止蓄電池組脫離直流母線”。 因此本組蓄電池脫離母線的電動開關過程安全保護措施非常關鍵，開關動作順序必須正確，保證核容作業時有備用蓄電池介入直流系統，保障直流系統正常運行。

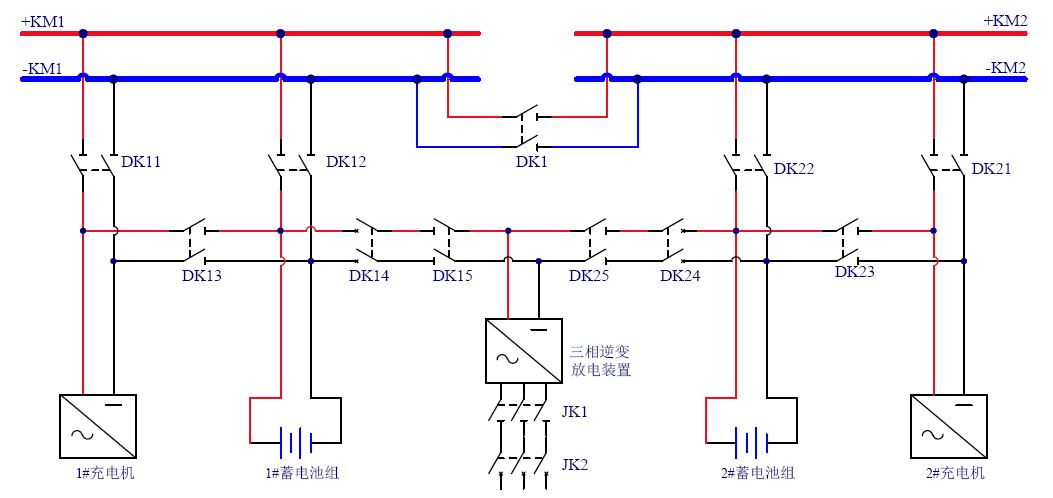

 △ MDC2000 系統框圖

DK1： 兩段母線母聯電動開關

DK11： I段充電機到I段直流母線電動開關

DK12： I段蓄電池到I段直流母線電動開關

DK13： I段充電機到I段蓄電池電動開關

DK14： I段蓄電池到逆變放電裝置電動開關

DK15： I段放電保護斷路器

DK21： II段充電機到II段直流母線電動開關

DK22： II段蓄電池到II段直流母線電動開關

DK23： II段充電機到II段蓄電池電動開關

DK24： II段蓄電池到逆變放電裝置電動開關

DK23： II段充電機到II段蓄電池電動開關

DK25： II段放電保護斷路器

JK1： 交流接觸器

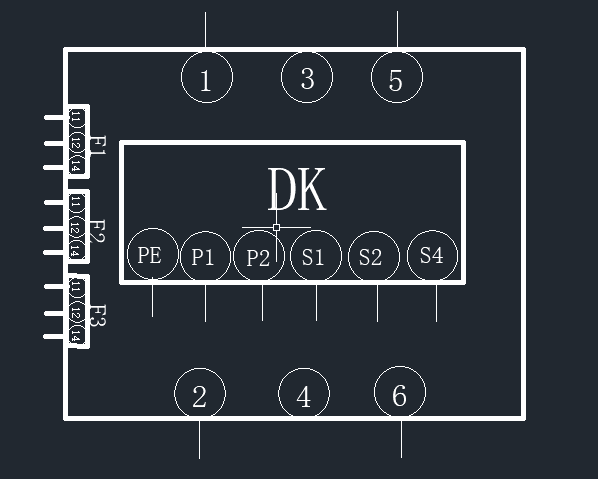

△ 電動開關圖

電動開關由直流塑殼隔離開關、電動操作機構、輔助觸點組成。

直流塑殼隔離開關包含輸入端子1、3、5，輸出端子2、4、6，內嵌多個輔助觸點指示開關分合狀態。

輔助觸點有三個接線點，11為公共端，12為常閉觸點，14為常開觸點。

電動操作機構固定在直流塑殼隔離開關上，通過電機轉動推動隔離開關的手柄分合動作，達到電動控制效果。

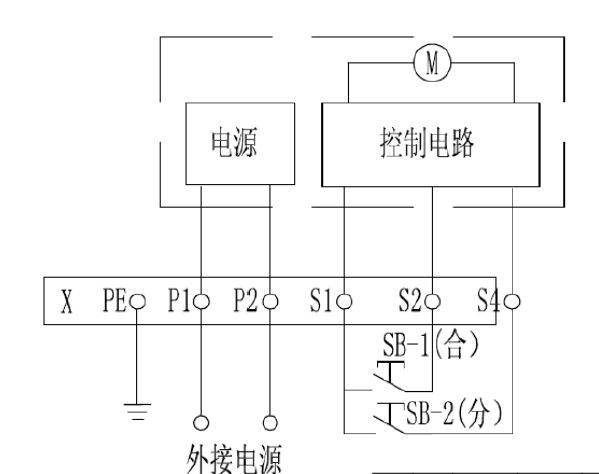

△ 電動操作機構接線圖

PE、P1、P2三個端子給電動操作機構供電。 PE接地，P1接直流電源正極，P2接直流電源負極。 S1、S2、S4三個控制端子，S1為公共端，S1與S2接通進行合閘操作，S1與S4接通進行分閘操作。

為控制進行電動開關之間的動作順序，只需要在分合閘控制回路接入輔助觸點即可實現開關硬接點閉鎖動作邏輯。

以I段蓄電池核對性放電為例，說明電動開關操作流程和閉鎖邏輯。

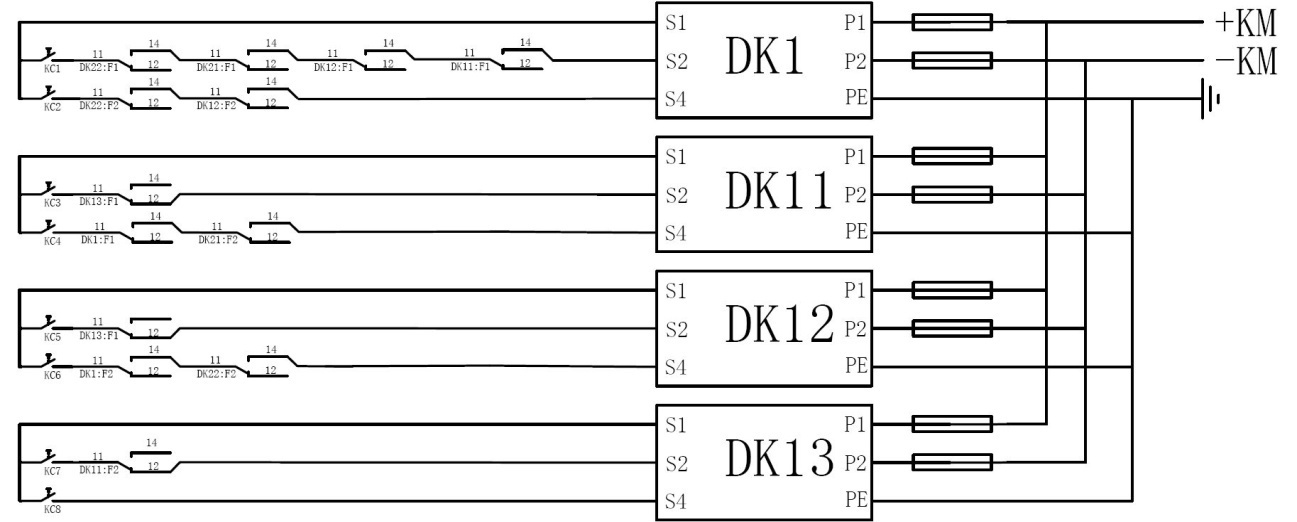

△ 硬閉鎖控制電路

正常運行時各開關狀態： DK1母聯開關分閘，兩段直流母線獨立運行。 DK11、DK12、DK21、DK22均處于合閘狀態，I組和II組各自充電機帶直流負荷，蓄電池浮充電備用。 兩段直流電源系統安全無故障運行狀態下，開始放電作業開關操作流程如下：

1)合母聯開關DK1，兩段母線并行運行。

2)分I段蓄電池投入開關DK12，將I段蓄電池輸出斷開。

3)分I段充電機投入開關DK11，將I段充電機輸出斷開，開始蓄電池放電。

4)放電完成后，合DK13，用I段充電機對I段蓄電池進行充電。

5)充電完成后，分DK13，待蓄電池靜置完成，合DK11和DK12。

6)最后分DK1，恢復到兩段母線獨立運行狀態，核對性放電作業完成。

電動開關動作順序需嚴格按照流程執行，動作閉鎖邏輯按照開關硬件輔助觸點串入分合控制回路。

△ 閉鎖邏輯表

電動開關自帶輔助觸點的硬件閉鎖控制方式安全有效，搭配軟件的邏輯控制確保蓄電池遠程充放電的可靠性。 在整個過程中保證母線不失電，每個電動開關在預先設置好的程序邏輯的框架下進行有序開合，電動開關的自帶輔助觸點作為邏輯控制判斷的一部分，確保了蓄電池遠程充放電的安全性。
