?保護裝置： RCS-978 系列變壓器成套保護裝置
試驗設備： 繼保之星-S60 手持式繼電保護測試系統
變壓器空載合閘時，由于鐵芯內的磁通不能突變，所以會產生一個很大的暫態直流磁通分量疊加在穩態磁通上，從而導致變壓器鐵芯的嚴重飽和，在變壓器的合閘側形成一個很大的勵磁涌流。 由于勵磁涌流只存在于變壓器的一側，所以涌流成為巨大的不平衡電流，可能會導致比率制動保護誤動。

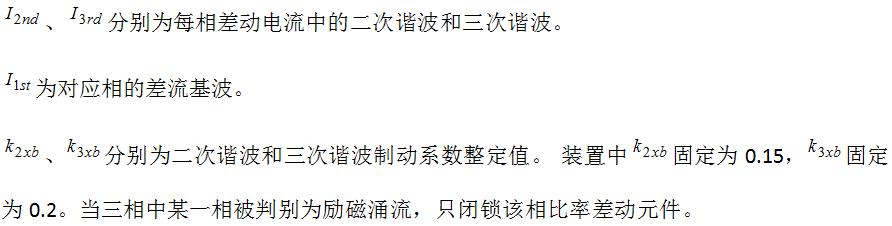

RCS-978 系列變壓器成套保護裝置采用三相差動電流中二次諧波、三次諧波的含量來識別勵磁涌流。 當諧波的大小超過一定的差流基波含量時，判別為勵磁涌流。 當三相中某一相被判別為勵磁涌流，只閉鎖該相比率差動元件。 判別方程如下：
下面用繼保之星-S60 手持式繼電保護測試系統諧波試驗模塊介紹RCS-978二次諧波調試試驗。

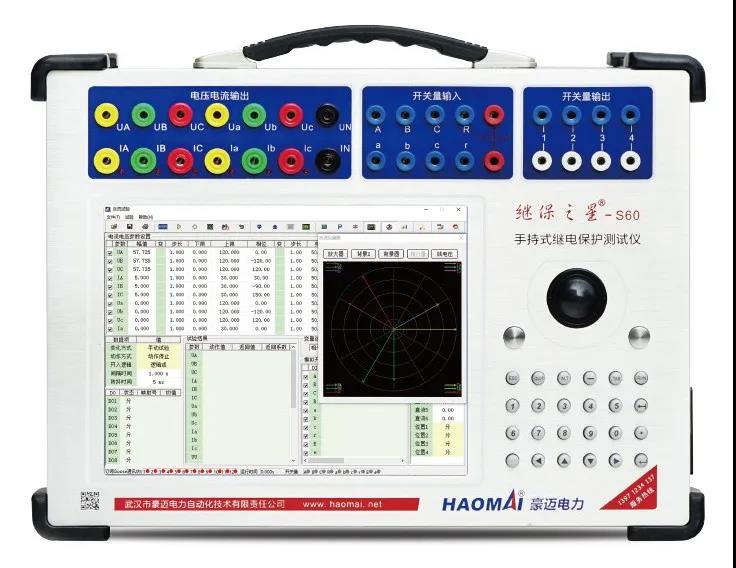

△ 繼保之星-S60 手持式繼電保護測試系統
二次諧波系數為15%，基波成分中的二次諧波含量大于15%時會閉鎖差動保護，當二次諧波含量小于15%時保護才開放。 試驗時最好單側單相疊加，因多相疊加時不同相中的二次諧波會相互影響，不易確定差流中的二次諧波含量。

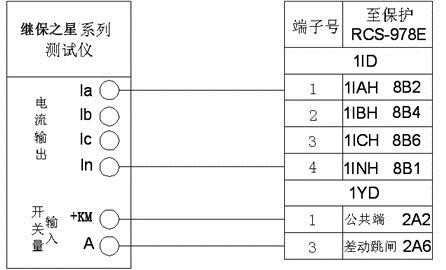

將繼保之星-S60 的電流輸出端“IA”、“IN”分別與保護裝置的高壓側電流“1IAH”、“1INH”端子相連。 其他相不接線，將繼保之星-S60 的開入接點“A”與保護裝置的差動保護跳閘出口接點相連，繼保之星-S60 的公共端“+KM”與保護裝置的公共端相連。
在“諧波試驗”菜單中，可進行簡單的測試諧波制動系數的方法： 在變壓器的某一側只加一相電流，然后變化其諧波含量，一般是逐漸降低諧波含量，使差動保護從制動到動作。 在進行單相諧波試驗時一定要注意，差動動作所加的單相電流值要大于1.732倍的定值。

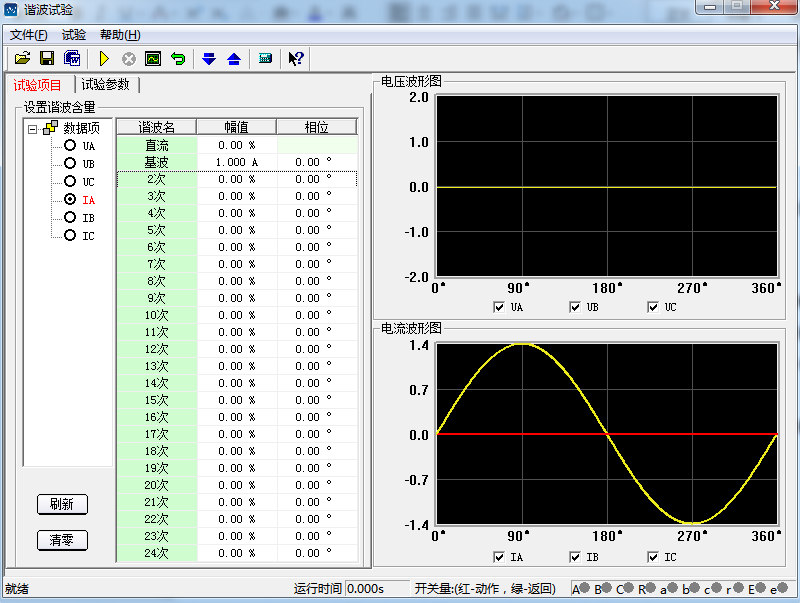

1）差動動作試驗： 在諧波試驗的IA相基波值中設置“1A”電流，開始試驗觀察保護裝置的動作情況，若不動可將基波電流增大。

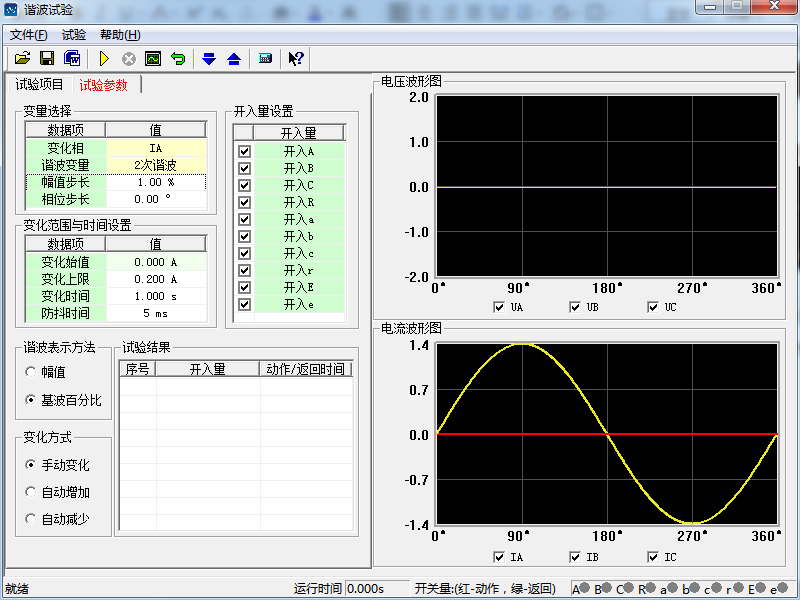

2） 試驗參數設置： 變化相選擇IA，諧波表示方法選擇基波百分比，變化步長設為1%，選擇手動變化。
3） 諧波設置： 試驗項目在二次諧波處設置初始百分比為20%，表示從20%二次諧波開始下降，模擬從諧波制動到諧波開放過程。 右下角電流波形圖中可顯示含有20%諧波的1A電流波形圖。
4） 試驗操作： 開始試驗后20%諧波會制動差動保護，保護啟動不動作，在測試過程中，按步長逐漸減小二次諧波電流輸出值，直到差動保護動作。
5） 試驗結果： 保護裝置動作時查看試驗界面上的諧波含量應為15%，此時繼保之星-S60 開入量A記錄動作時間。 用同樣的方法可校驗三次諧波制動系數20%。
