△ YD-300 無線遙測伏安相位儀

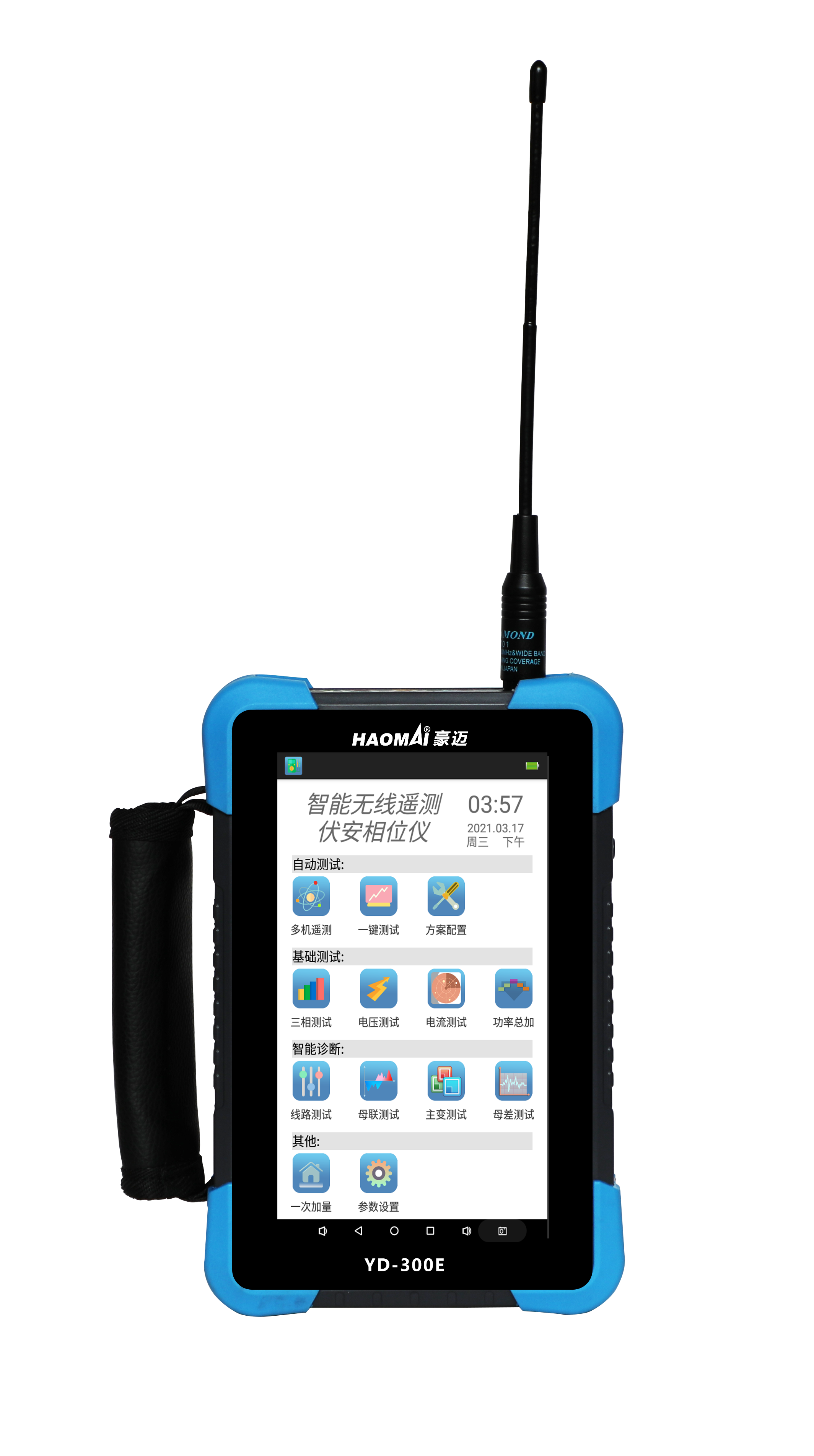

1）主機測試儀分為上下位機結構，下位機采用先進處理器，外加高精度、高速同步采樣芯片，上位機主板采用四核處理器，搭載Android系統，7寸電容觸摸彩色液晶顯示屏，內置大容量鋰電池，在無外接電源情況下，能連續工作6小時以上，可通過U盤進行數據導入和導出。 功能模塊主要包含自動測試、基礎測試、智能診斷和其他測試項。

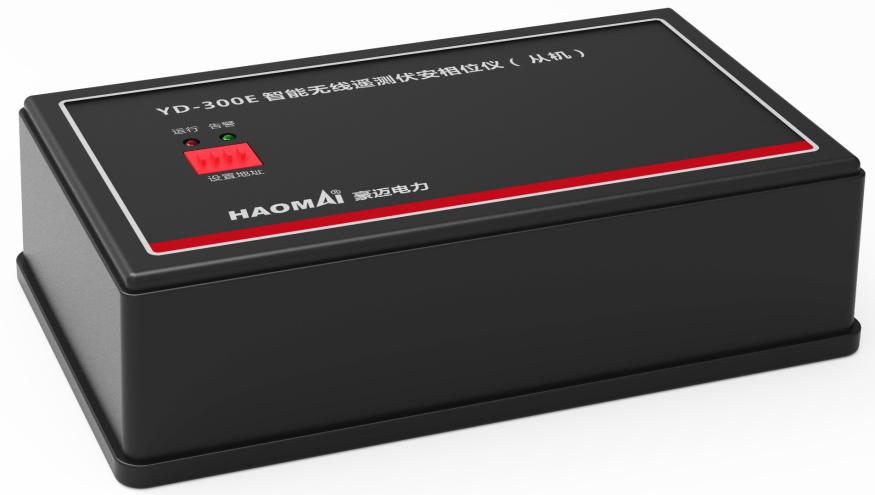

2）從機測試儀不含顯示屏，主要實現數據采集和上傳，自帶USB接口。 頻率范圍45～55Hz，無線通訊距離約1000m。 接口指示燈： 長按電源鍵3S，運行指示燈亮； 如果檢測到電壓輸入大于10V，告警指示燈亮。

2）未開始試驗之前，可對方案的結構體系進行自定義修改，默認讀取從遠端接收的數據，可修改幅值相位數值、基準值，默認第一臺從機為基準值。 可根據現場從機數量，在此頁面添加從機。

3）現場部署。 多臺YD-300 從機設置地址各不相同，通過面板上撥碼開關設置地址，采用8421碼，從左至右分別為低位和高位，撥碼往下為1，往上為0。 例如： 如果撥碼設置為1100，則從機的地址為3。 若距離過遠或信號較弱，從機安裝中繼裝置，擴大信號進行接收。

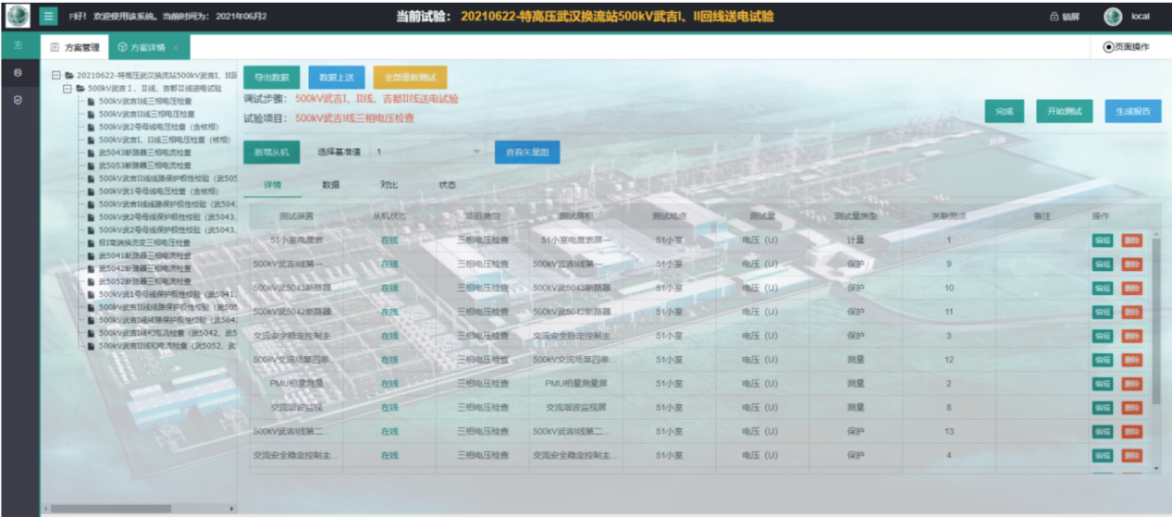

4）查看狀態。 查看各從機狀態，綠色圖標表示在線，灰色圖標表示裝置處于離線。

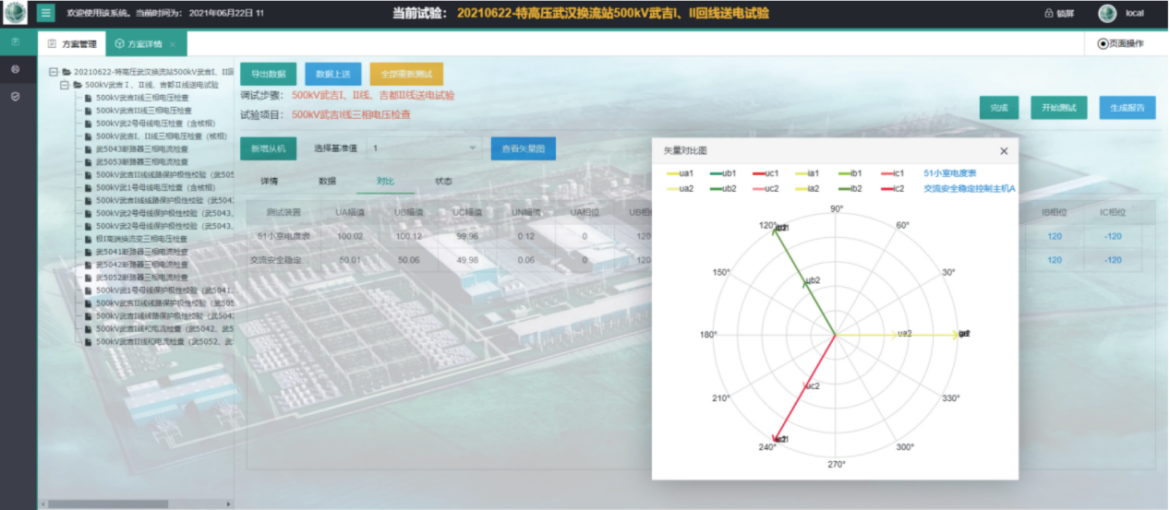

5) 執行測試命令。 開始測試后根據試驗前設置的基準值和誤差值，電流變比和電壓變比，對接收到的數據進行計算并最終展現給用戶。 如果要保證云端數據和本地測試數據一致，執行數據上送，網絡自動同步。

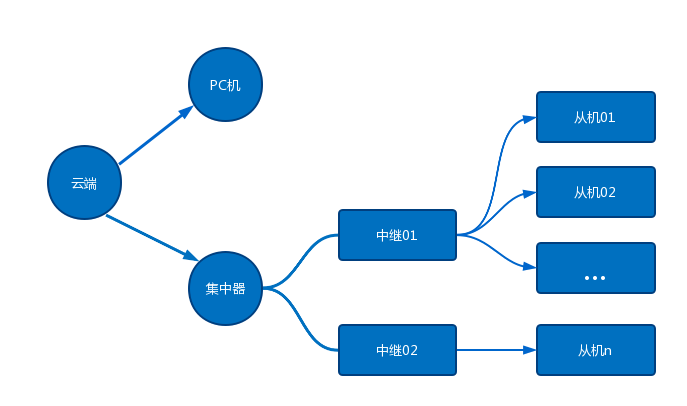

通過YD-300 無線遙測伏安相位儀對變電站內多處地點的數據采集，無需來回奔波進行記錄。 一次完成部署，通過無線中繼器同步，集中器統一接收管理數據，實現設備一對多的管理控制，云端存儲所有采集數據，本地進行讀取。 同時還可導入導出所有測試數據，按照特定格式生成測試報告，為現場應用帶來了極大的方便，得到用戶單位的一致認可與好評。
