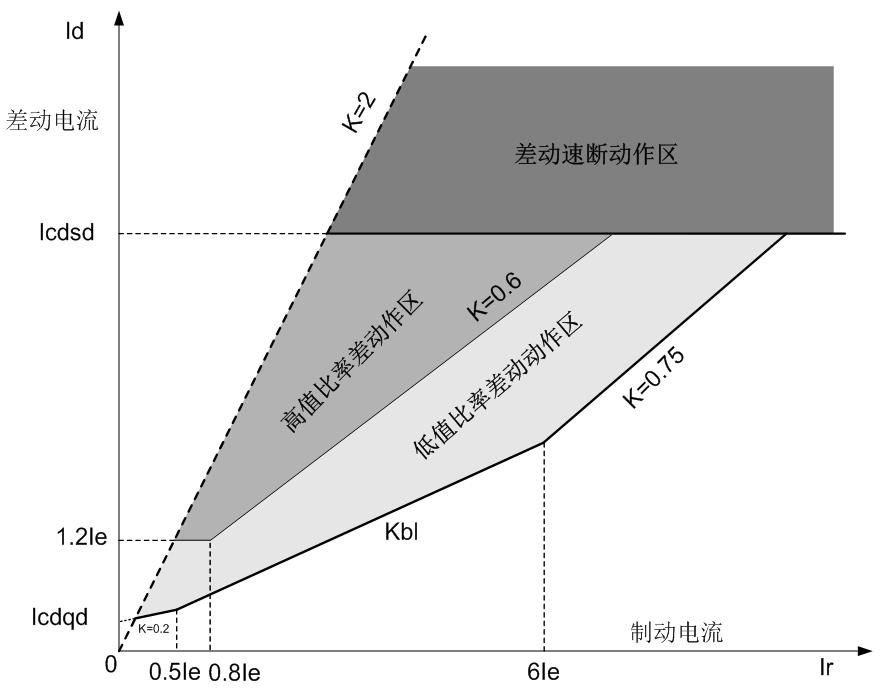

△? 穩態比率差動保護的動作特性 ?

1）保護定值控制字設置 ：

2）保護壓板設置：

在“壓板定值”里，將“主保護”軟壓板置“1”，將“檢修”硬壓板置“1”，斷開“跳閘出口”硬壓板，檢查保護裝置光纖通道1處于自環狀態。

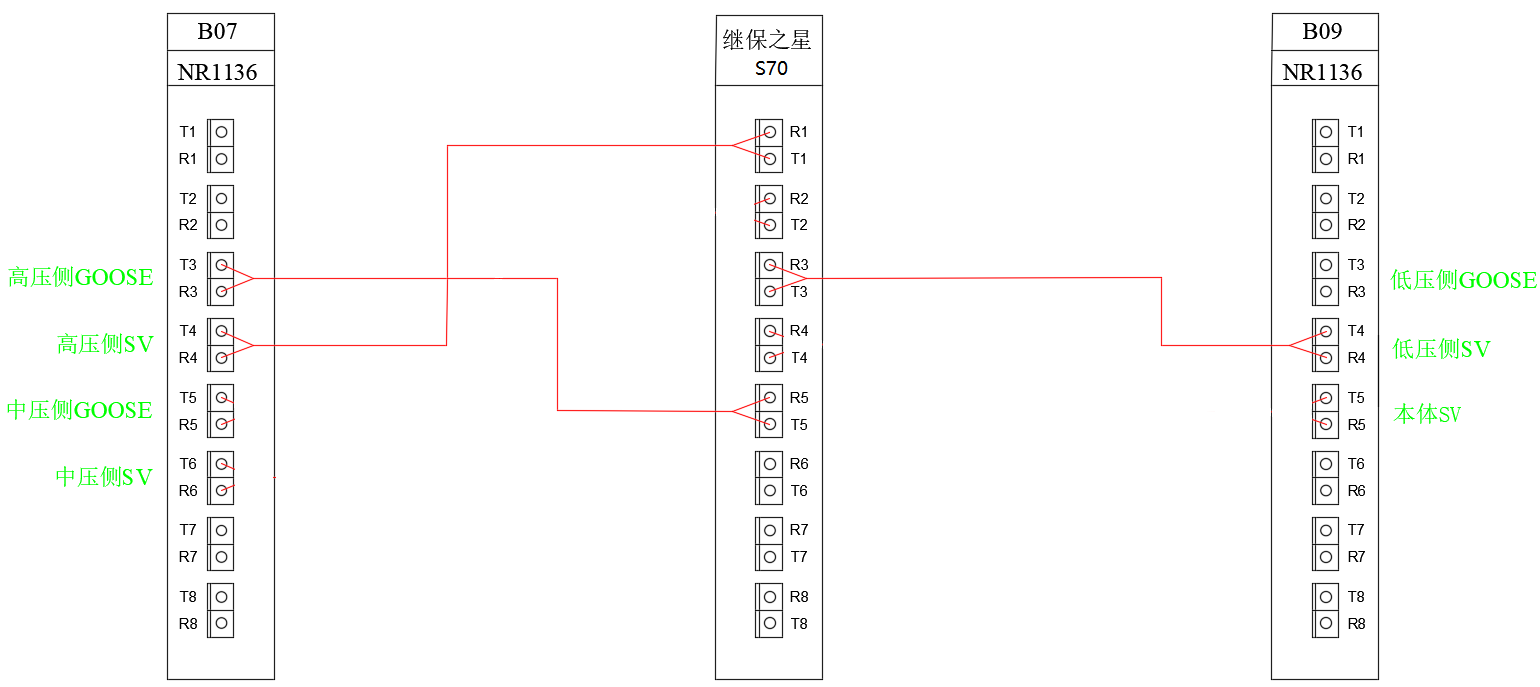

△? PCS-978差動保護接線圖

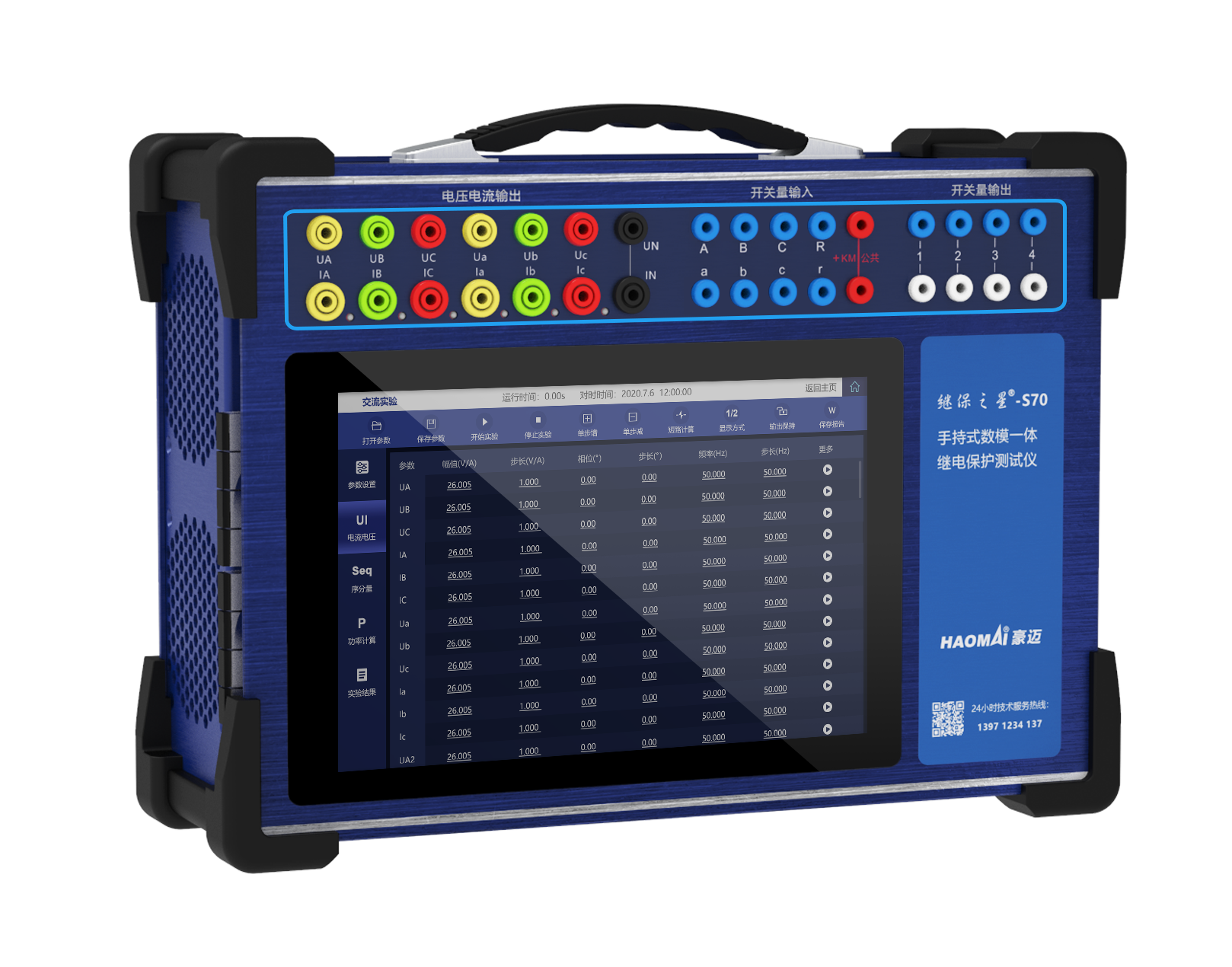

將繼保之星S70 的光口1接至主變B07主變高壓側4號光口，光口3接至主變B09主變低壓側4號光口，光口5接至主變B07主變高壓側3號光口，三根光纖分別為高壓側SV、低壓側SV與高壓側GOOSE。用繼保之星S70的IA、IB、IC映射高壓側三相電流，Ia、Ib、Ic映射低壓側三相電流，開入A、B、C分別映射跳高、中、低側開關。配置IEC61850相關參數。

1）高壓側施加三相對稱電流啟動值校驗

①1.05倍可靠動作校驗：I=1.05*0.556*0.787=0.459A，狀態序列設置如下：

△? 1.05倍高壓側啟動值校驗（三相校驗）

開始運行后按鍵觸發，差動保護動作，動作報文如下：

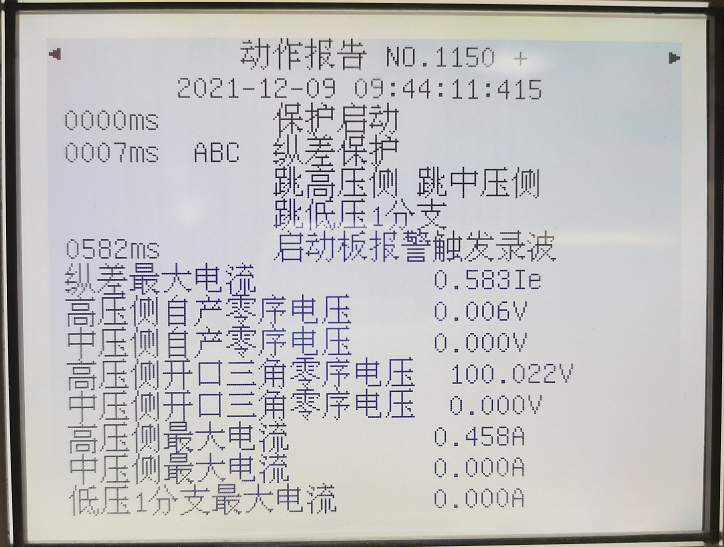

△ 1.05倍高壓側啟動值動作報文

②0.95倍可靠動作校驗：I=0.95*0.556*0.787=0.415A，狀態序列設置如下：

△? 0.95倍高壓側啟動值校驗

開始運行后按鍵觸發，差動保護啟動不動作，報文如下：

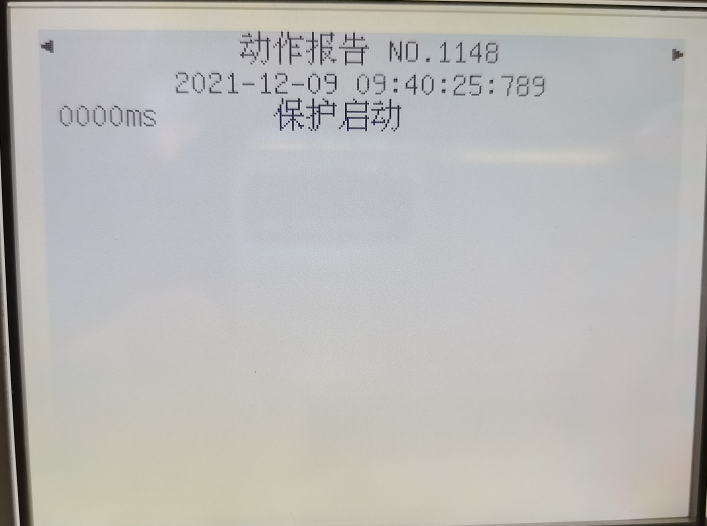

△ 0.95倍高壓側啟動值動作報文

2）高壓側施加單相電流啟動值校驗

PCS-978裝置對Y側的處理是Ih’=Ih-I0，當施加單相電流時，3I0=Ih，Ih’=2/3Ih.,因此高壓側施加的單相電流為Ih=1.5Ih’。

①1.05倍可靠動作校驗：I=1.05*0.556*0.787*1.5=0.689A，狀態序列設置如下：

△? 1.05倍高壓側啟動值校驗（單相校驗）

開始運行后按鍵觸發，差動保護動作，動作報文如下：

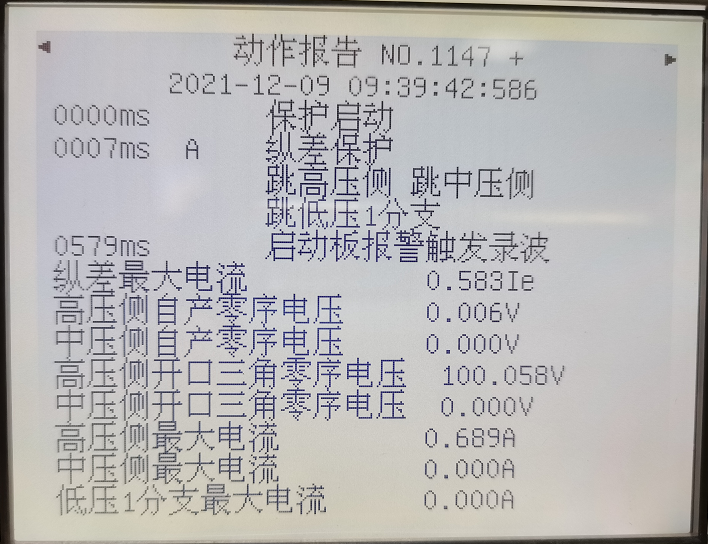

△ 1.05倍高壓側啟動值動作報文

②0.95倍可靠動作校驗：I=0.95*0.556*0.787*1.5=0.623A，狀態序列設置如下：

△? 0.95倍高壓側啟動值校驗

開始運行后按鍵觸發，差動保護啟動不動作，報文如下：

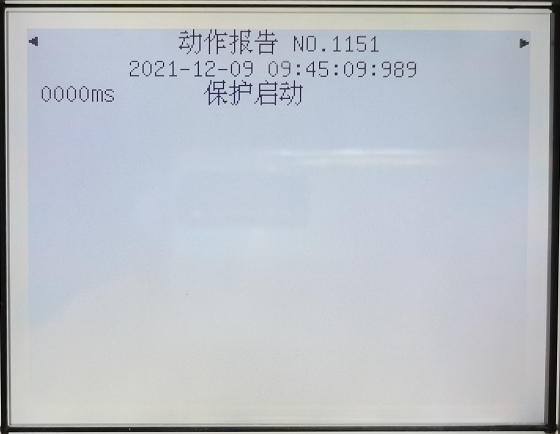

△ 0.95倍高壓側啟動值動作報文

3）低壓側施加三相對稱電流啟動值校驗

①1.05倍可靠動作校驗：I=1.05*0.556*3.463=2.021A，狀態序列設置如下：

△? 1.05倍低壓側啟動值校驗（三相校驗）

開始運行后按鍵觸發，差動保護動作，開入量采到動作時間。

②0.95倍可靠動作校驗：I=0.95*0.556*3.463=1.829A，狀態序列設置如下：

△? 0.95倍低壓側啟動值校驗

開始運行后按鍵觸發，差動保護啟動不動作，開入量采不到動作時間。

4）低壓側施加單相電流啟動值校驗

PCS-978裝置對△側的轉角方式進行相位補償，Ila’=（Ila-Ilc）/1.732，Ilb’=（Ilb-Ila）/1.732，Ilc’=（Ilc-Ilb）/1.732,當低壓側施加單相電流時Il=1.732Il’。

①1.05倍可靠動作校驗：I=1.05*0.556*3.463*1.732=3.495A，狀態序列設置如下：

△? 1.05倍高壓側啟動值校驗（單相校驗）

開始運行后按鍵觸發，差動保護動作，開入量采到動作時間。

②0.95倍可靠動作校驗：I=0.95*0.556*3.463*1.732=3.163A，狀態序列設置如下：

△? 0.95倍高壓側啟動值校驗

開始運行后按鍵觸發，差動保護啟動不動作，開入量采不到動作時間。

根據以上試驗結果，即完成了帶斜率的啟動值1.05倍和0.95倍動作行為的驗證。
