武漢豪邁深入研究保護順控操作及壓板“雙確認”技術，根據一鍵順控指南及要求，發揮專業領域優勢，攻克各項技術難關，提出以下技術要點：

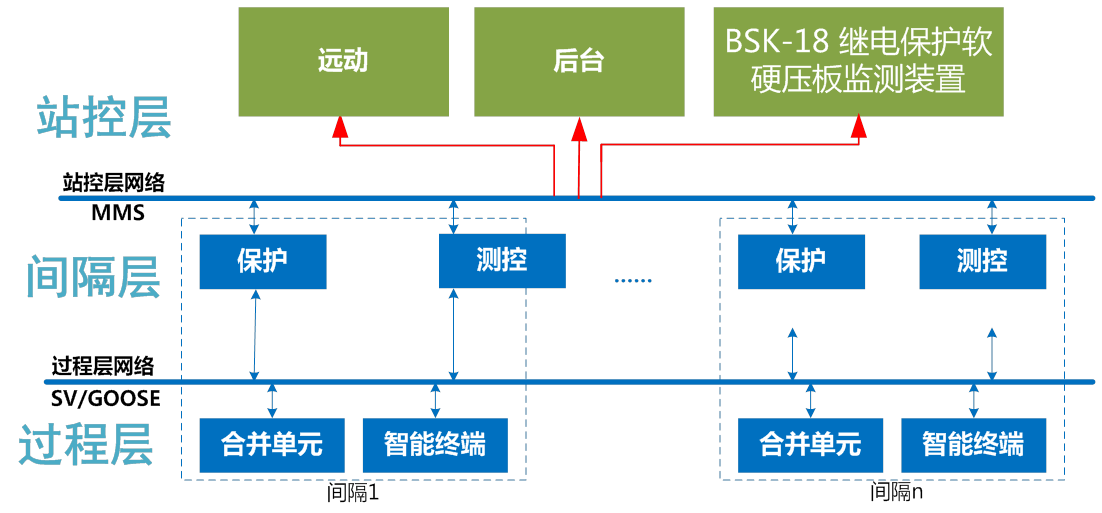

該功能的實現依托于智能變電站SCD文件中軟壓板數據集與MMS網通訊協議，通過軟壓板數據集的信息建立MMS通訊，通過IEC61850通訊協議對智能站軟壓板信息實時采集建立MMS通訊，對智能站所有裝置的軟壓板實時狀態進行采樣，實現軟壓板狀態在線監測。

1）多信號合成的軟壓板“雙確認”

重合閘（備自投）軟壓板對于重合閘（備自投）軟壓板的遠方操作，應在間隔圖中設置重合閘（備自投）功能軟壓板及對應的第二個確認信號“重合閘（備自投）”充電完成信號，軟壓板具備“投入”和“退出”兩種狀態，“重合閘（備自投）充電完成”狀態指示具有“已充電”和“未充電”2種狀態。

2）新增信號“雙確認”

硬壓板雙確認實現方法

在壓板合位時，連片銅棒 與插孔內側銅膜分離，銅膜接點隨即斷開。 通過銅膜接點的開/合狀態 可 靠監測壓板狀態。

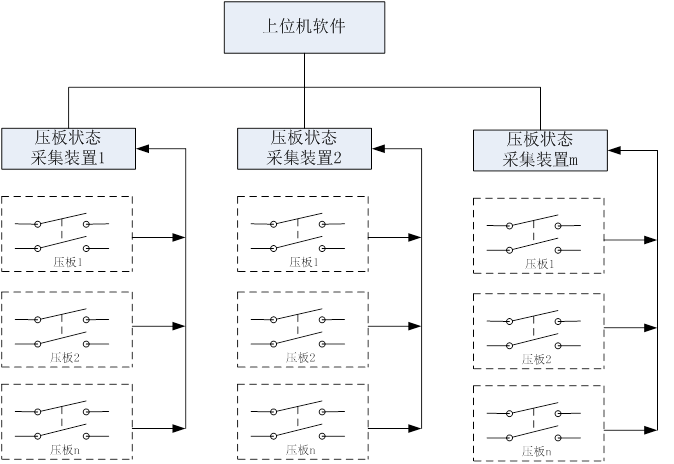

帶輔助接點的硬壓板外設輔助觸點可等效為一個接點。 壓板狀態監測模塊一方面采集這些接點的狀態，一方面集中上傳這些接點的狀態至上位機。 通過輔助接點的硬開出信號和上位機返回的報文確認硬壓板的狀態，實現“雙確認”。

1）信號控制

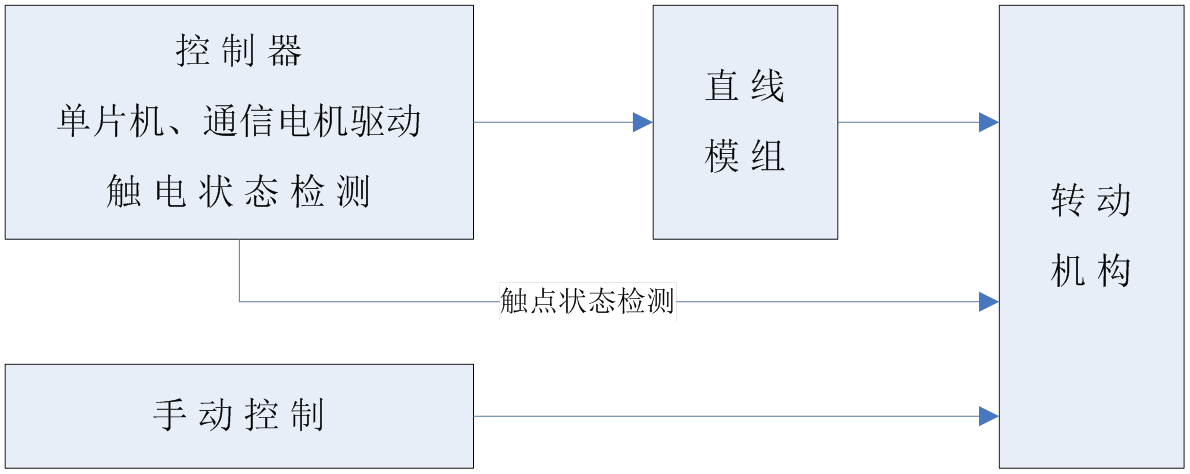

上位機發送指令給下位機（單片機）控制電機驅動，然后驅動直線模塊向前推，到達位置后驅動轉動機構進行選擇，當轉動結構檢測到觸點狀態正確時，再直線拉動，確保壓板位置到達卡槽內。

2）手動控制

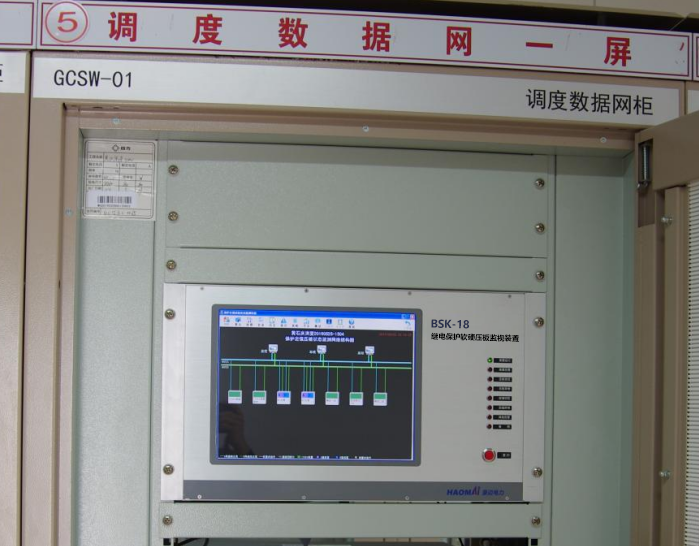

△ 軟硬壓板變位監視設備現場應用
