    案例實操丨變電站直流系統充電模塊特性測試
    發布時間:2022/09/07武漢市豪邁電力自動化技術有限責任公司

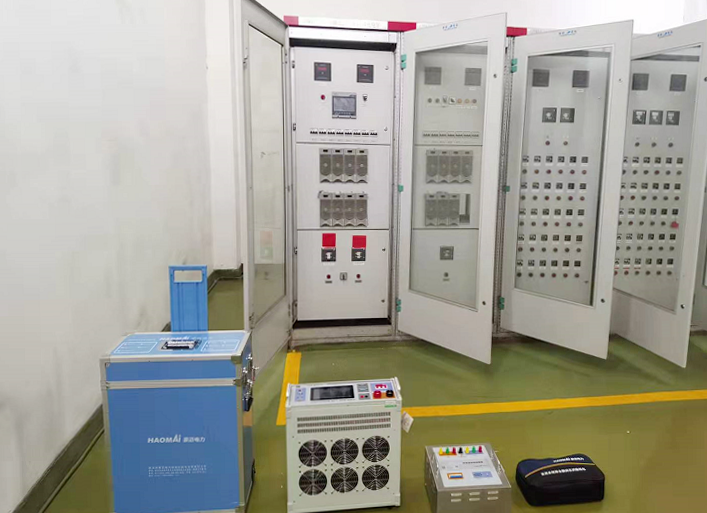

    試驗項目: 220kV變電站直流系統充電模塊特性測試

    試驗設備: FDT-220/110?直流系統綜合測試儀

    直流系統電壓: 220V

    充電模塊: 220V/20A

    蓄電池: 2V/104節/400Ah

    ?

    1

    試驗前準備

    1) 倒負荷,避免直流母線失電

    2) 隔離待測模塊,禁止多模塊同時測試

    3) 做好安全措施,嚴格遵守相關規程

    4) 安排專人看守,并將設備置于通風良好處,避免積熱

    ?

    2

    試驗接線

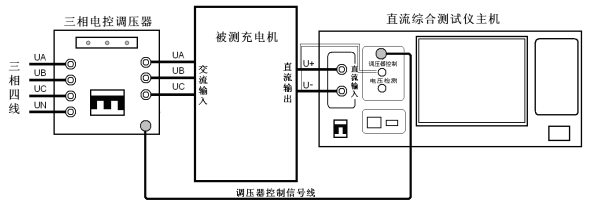

    △ 接線示意圖

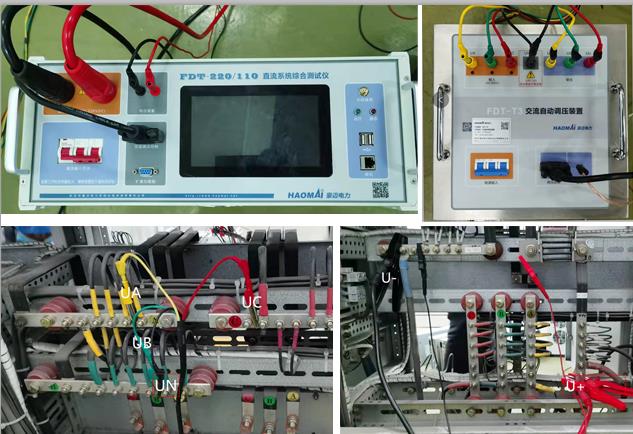

    △ 現場接線圖

    三相電控調壓器串入三相四線電源與被測充電機輸入之間,調壓器輸出接入被測充電機的輸入,調壓器控制信號線連接調壓器與主機,實現主機對調壓器的自動控制。 充電機的直流輸出分別接入主機的電流回路與電壓回路。

    ?

    3

    軟件操作

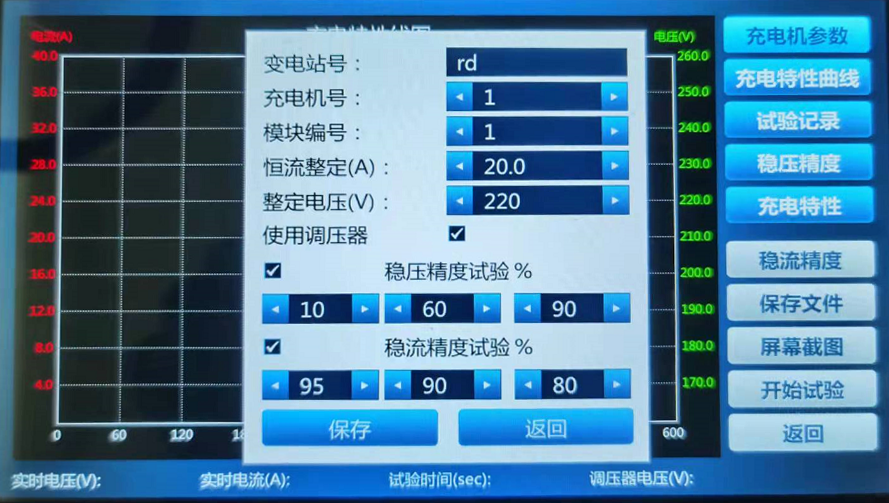

    主界面點擊充電機特性試驗,進行充電機參數設置。根據現場情況設置變電站號、充電機號、模塊編號。 根據充電模塊實際參數設置恒流整定、整定電壓。

    此次試驗接入了調壓器,勾選使用調壓器,在穩壓精度與穩流精度試驗中,裝置將自動調節至額定交流輸入電壓的85%、100%、115%。

    勾選穩壓精度試驗,需要設置三個電流點,取值0-100%的充電模塊額定輸出電流,表示充電模塊將在電壓恒定的情況下,輸出三個設置的電流值,此次根據現場要求,設置為30、60、90。

    勾選穩流精度試驗,需要設置三個電壓點,取值80%-95%的充電模塊額定輸出電壓,表示充電模塊在電流恒定情況下,輸出三個設置的電壓值,可根據默認參數95、90、80進行試驗。

    ?

    4

    試驗結果分析

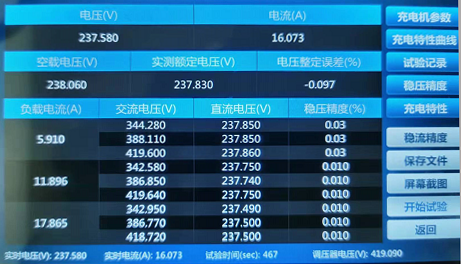

    穩壓精度試驗:

    負載電流為之前設置的三個電流點,交流電壓為調壓器的輸出值,直流電壓為對應條件輸出的直流電壓,測試儀根據實測數據自動計算出穩壓精度。

    穩壓精度計算公式: δU =(Um-Uz)/Uz×100%

    δU: 穩壓精度

    Um: 輸出電壓波動極限值

    Uz: 輸出電壓待測試值

    穩壓精度要求:

    1)相控型≤±1%

    2)高頻開關型≤±0.5%; 整定誤差ΔU=(Uz-Un)/Uz,不超過±0.5%

    試驗結論: 該充電模塊穩壓精度符合要求。

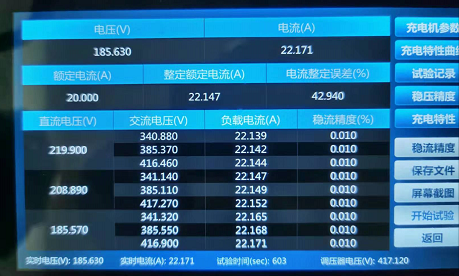

    穩流精度試驗:

    直流電壓為之前設置的三個電壓點,交流電壓為調壓器的輸出值,負載電流為對應條件輸出的電流值,測試儀根據實測數據自動計算出穩流精度。

    穩流精度計算公式: δI=(Im-Iz)/Iz×100%

    δI: 穩流精度

    Im: 輸出電流波動極限值

    Iz: 輸出電流待測試值

    穩流精度要求:

    1)相控型≤±2%

    2)高頻開關型≤±1%; 整定誤差ΔI=(Iz-In): 不超過±0.3A(30A以下)

    試驗結論: 該充電模塊穩流精度符合要求。

    ?
